Conexión eléctrica SMA Solar Technology AG
10 485PB-SB-NR-IES101311 Instrucciones de instalación

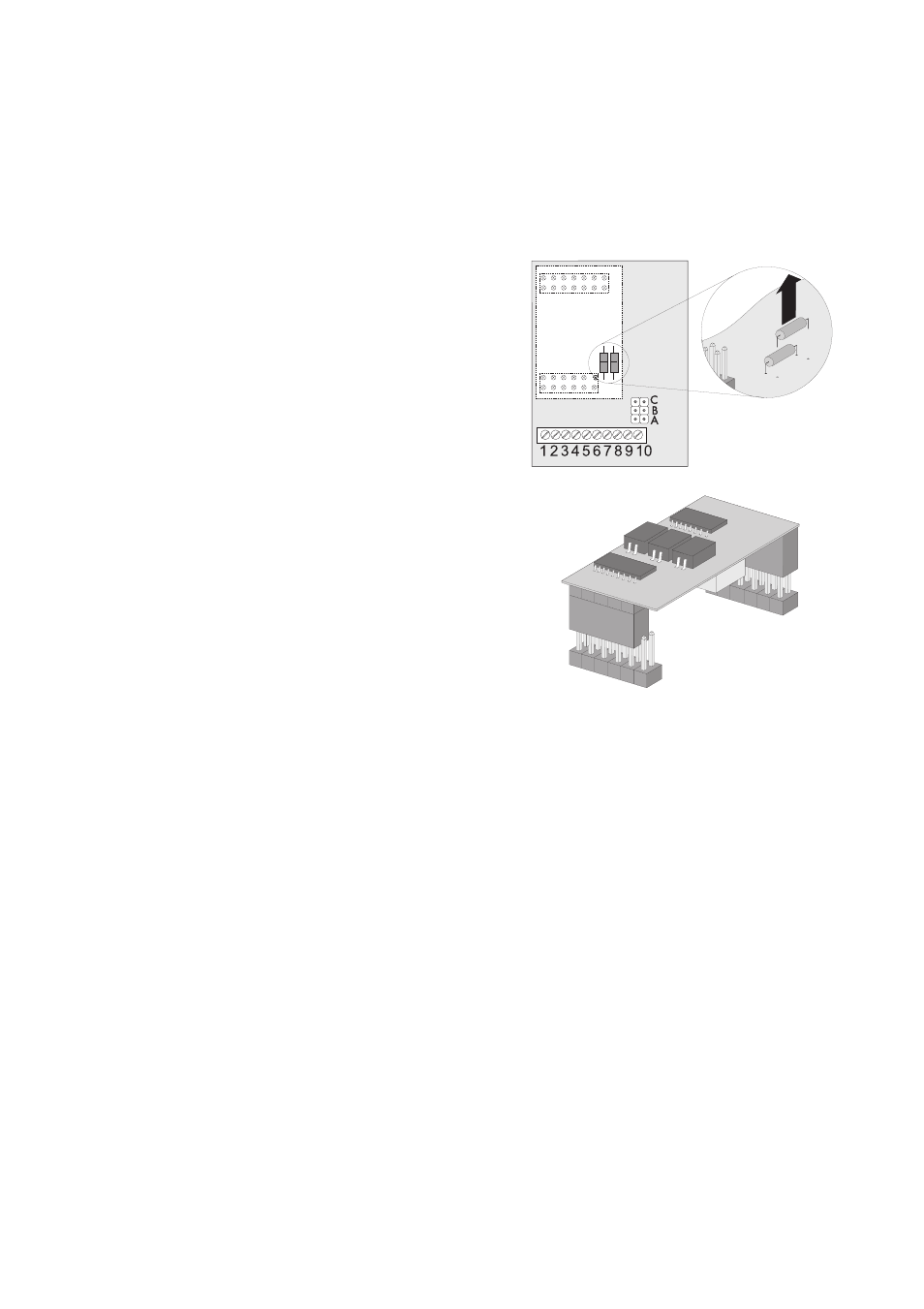

4.2 Montaje de la interfaz de comunicación
Para montar la interfaz de comunicación en los inversores mencionados con anterioridad de tipo
SB, WB y SWR, siga las instrucciones siguientes:
1. Abra el inversor según se describe en las instrucciones del mismo.
2. En los inversores de tipo SWR es necesario retirar
las resistencias con un anillo negro antes del
montaje. Corte las resistencias con un anillo negro
con cuidado con unos alicates de corte diagonal.
3. Inserte la interfaz de comunicación (A) a la
izquierda en la conexión para la interfaz. En la
última fila corta de pins, los 2 pins de más a la
derecha quedan libres.
☑ Con esto, queda listo el montaje.
14
A
