4.3 Conexión de la interfaz de comunicación
4.3.1 Preparación del orificio de la carcasa del inversor
Realice los siguientes pasos en función del tipo de inversor:
• En caso de tipos de inversores con un orificio en la carcasa, véase apartado “Tipos de
inversores con un orificio en la carcasa” (página 11).
• En caso de tipos de inversores con dos orificios en la carcasa, véase apartado “Tipos de
inversores con dos orificios en la carcasa” (página 11).
Tipos de inversores con un orificio en la carcasa
1. Abra el inversor según se describe en las instrucciones del mismo.

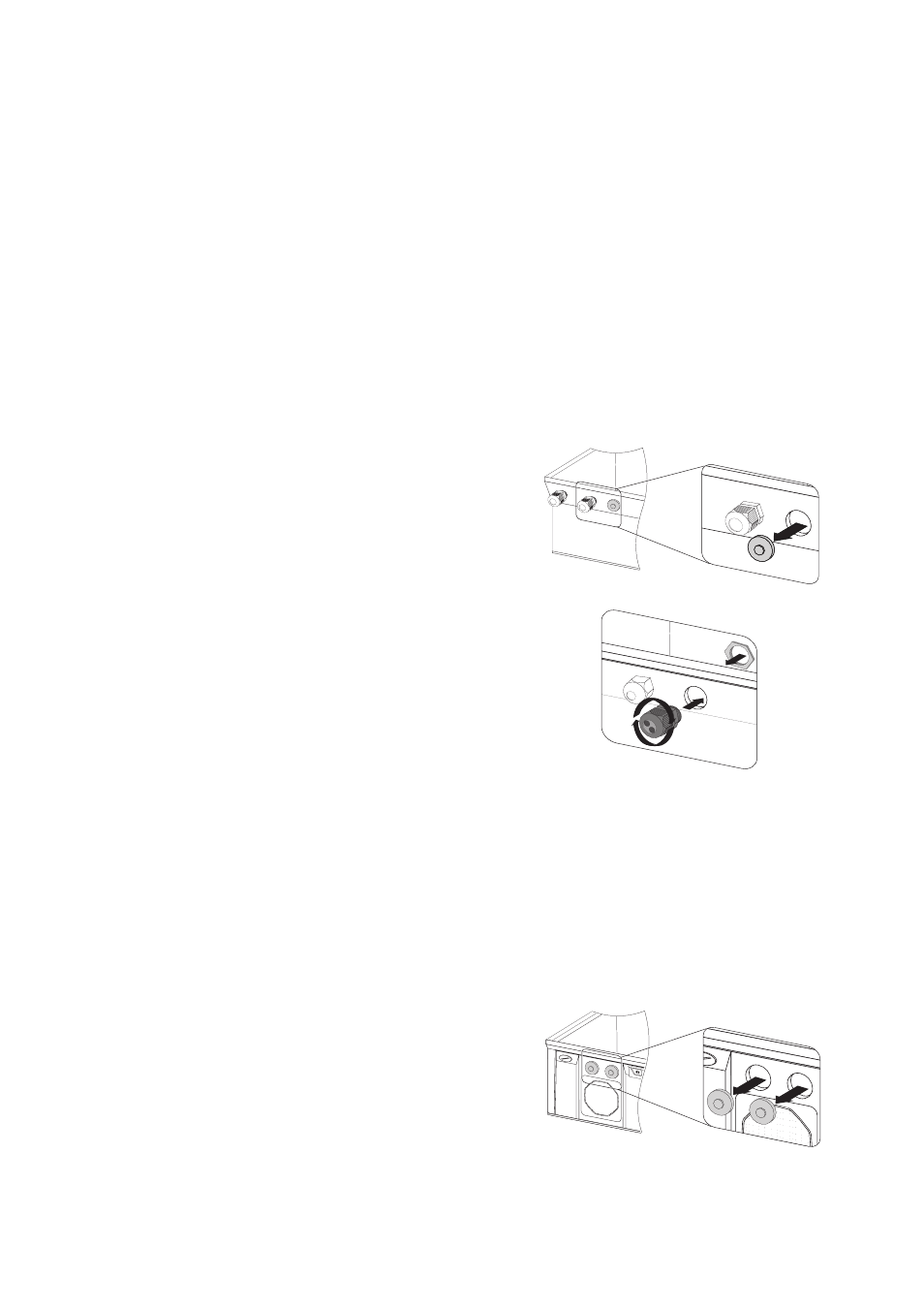

2. Presione el tapón obturador para extraerlo del
orificio de la carcasa que se encuentra en la parte
inferior del inversor.
3. Inserte el racor atornillado con boquilla de paso de
capacidad doble en el orificio de la carcasa del
inversor y atorníllelo a la carcasa desde el interior
con una contratuerca.
4. Desenrosque la tuerca del racor atornillado y repuje la boquilla de paso.
5. Con el destornillador, presione tantos tapones obturadores para extraerlos de la boquilla de
paso como cables tenga que pasar.
☑ Con esto queda listo el orificio de la carcasa del inversor.
Tipos de inversores con dos orificios en la carcasa
1. Abra el inversor según se describe en las instrucciones del mismo.
2. Presione tantos tapones obturadores para
extraerlos de la parte inferior del inversor como
cables tenga que pasar.
