SMA Solar Technology AG 6 Conexión eléctrica
Instrucciones de funcionamiento BatFuse-BE-es-30 17
6.5 Conexión de la batería

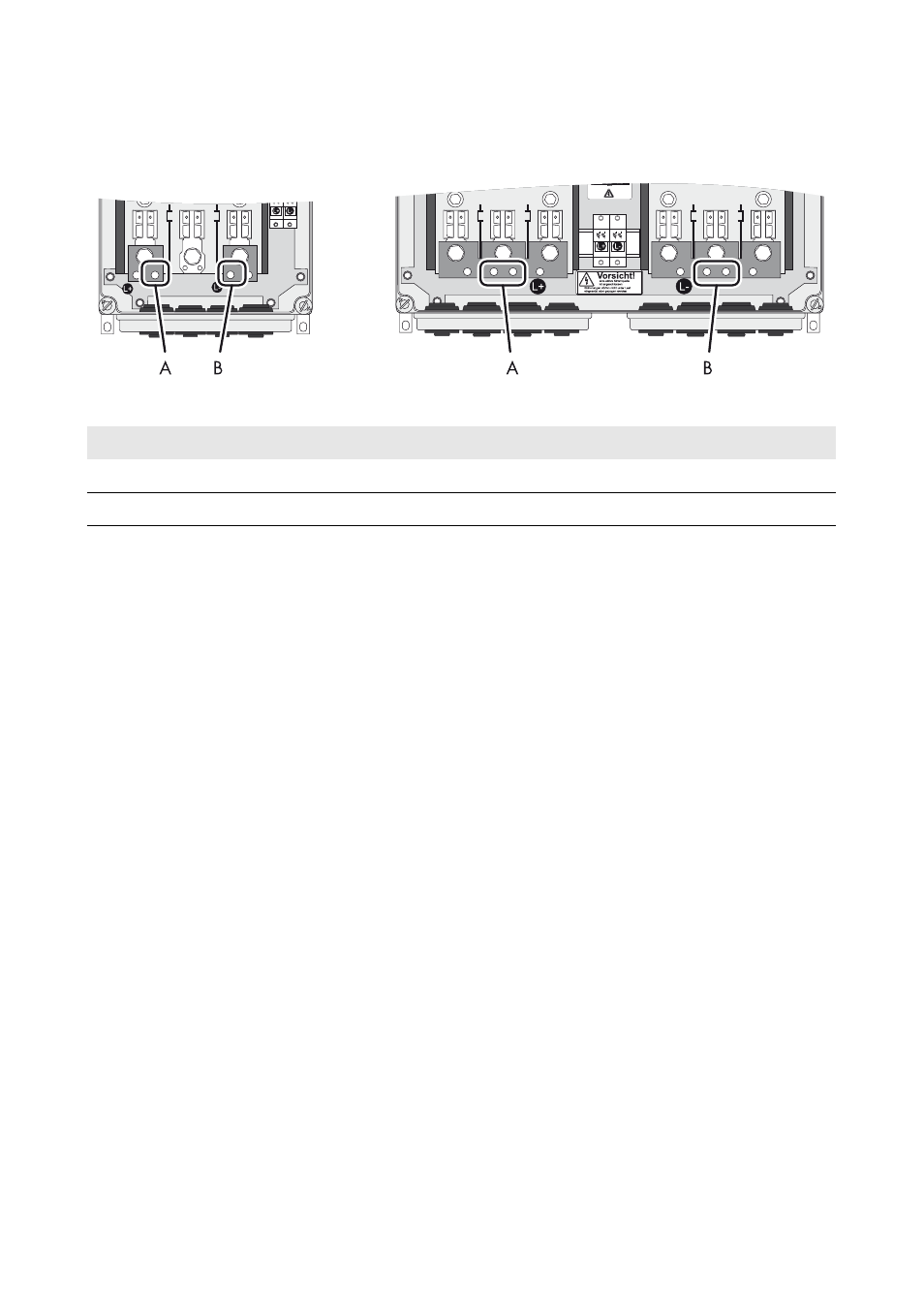

Imagen 8: Vista general de las conexiones
Requisitos para el cableado:
☐ Sección del conductor: máximo 95 mm²
☐ Diámetro exterior: 14 mm … 21 mm
☐ Material del conductor: cobre
☐ Terminales de cable M8, 25 mm de anchura máxima
Procedimiento:
1. Asegúrese de que los cables de CC no tengan tensión y no estén conectados a ningún polo de
la batería.
2. Instale los terminales de cable en los cables de CC+ y CC − .
3. En el lado de la batería, perfore los conectores de doble membrana de mayor diámetro desde
fuera con un objeto punzante.
4. Introduzca el cable de CC+ de la batería en el BatFuse a través del conector de doble
membrana y conéctelo a la conexión L+ en el lado de la batería
(par de apriete: 4,0 Nm … 5,7 Nm).
5. Introduzca el cable de CC − de la batería en el BatFuse a través del conector de doble
membrana y conéctelo a la conexión L − en el lado de la batería
(par de apriete: 4,0 Nm … 5,7 Nm).
6. Coloque la cubierta.
Posición Denominación
A Conexión L+
B Conexión L −
