6 Conexión eléctrica SMA Solar Technology AG
16 BatFuse-BE-es-30 Instrucciones de funcionamiento
6.4 Conexión de equipos consumidores a la toma de tensión de la
batería

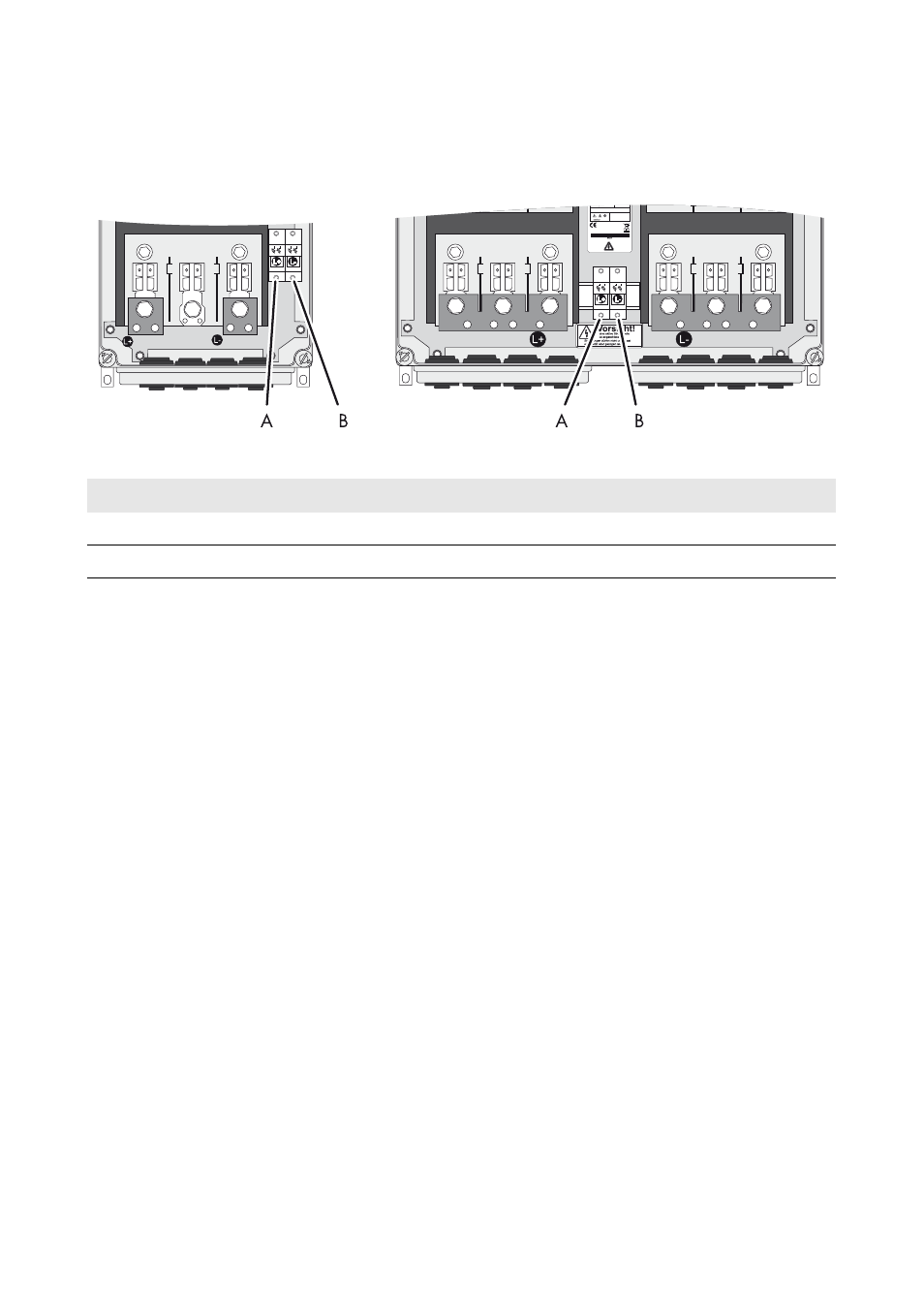

Imagen 7: Vista general de las conexiones
Requisitos:
☐ Intensidad de la corriente: máximo 8 A
☐ Sección del conductor: máximo 6 mm²
☐ Diámetro exterior del cable: 9 mm … 16 mm
☐ Material del conductor: cobre
Procedimiento:
1. Instale los terminales de cable en los cables de CC+ y CC − del equipo consumidor.
2. En el lado del inversor, perfore el conector de doble membrana de menor diámetro desde fuera
con un objeto punzante.
3. Introduzca el cable del equipo consumidor en el BatFuse a través del conector de doble
membrana y conéctelo a la conexión L+ y L − de la toma de tensión de la batería
(par de apriete: 4,0 Nm … 5,7 Nm).
Posición Denominación
A Conexión L+
B Conexión L −
