6.2 Conexión del Sunny Island

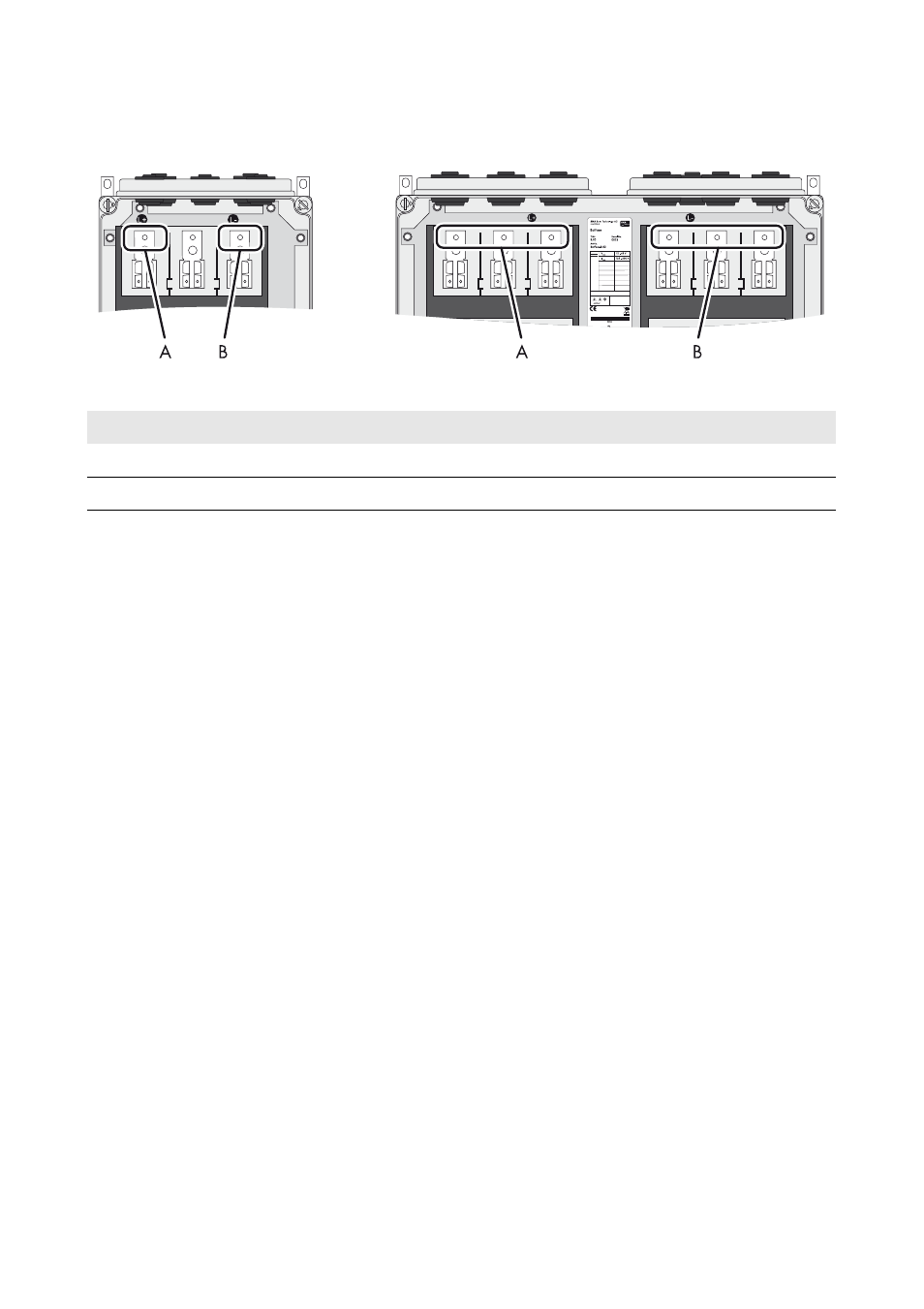

Imagen 5: Vista general de las conexiones
Requisitos para el cableado:
☐ Sección del conductor: predefinida por Sunny Island
☐ Diámetro exterior: 14 mm … 21 mm
☐ Material del conductor: cobre
☐ Terminales de cable M8, 25 mm de anchura máxima
Procedimiento:
1. Suelte los cuatro tornillos de la tapa de la carcasa.
2. Retire la tapa de la carcasa del BatFuse.
3. Abra el interruptor-seccionador y retírelo del soporte.
4. Retire la cubierta.
5. Instale los terminales de cable en los cables de CC+ y CC − del Sunny Island.
6. En el lado del inversor, perfore los conectores de doble membrana de mayor diámetro desde
fuera con un objeto punzante.
7. Introduzca el cable de CC+ del Sunny Island en el BatFuse a través del conector de doble
membrana y conéctelo a la conexión L+ (par de apriete: 4,0 Nm … 5,7 Nm).
8. Introduzca el cable de CC − del Sunny Island en el BatFuse a través del conector de doble
membrana y conéctelo a la conexión L − (par de apriete: 4,0 Nm … 5,7 Nm).
Posición Denominación
A Conexión L+
B Conexión L −
