9 Instrucciones recurrentes SMA Solar Technology AG
32 MC-BOX-12-3-20-BE-es-10 Instrucciones de funcionamiento
9.3 Introducción de los cables
9.3.1 Introducción de los cables de energía eléctrica y de los cables de control
Requisito:
☐ Los zócalos deben estar desmontados (consulte el capítulo 5.4.2 “Transporte y colocación de la Multicluster Box”,
página 16).
Procedimiento:
1. Desmonte la tapa de protección (consulte el capítulo 9.1, página 30).

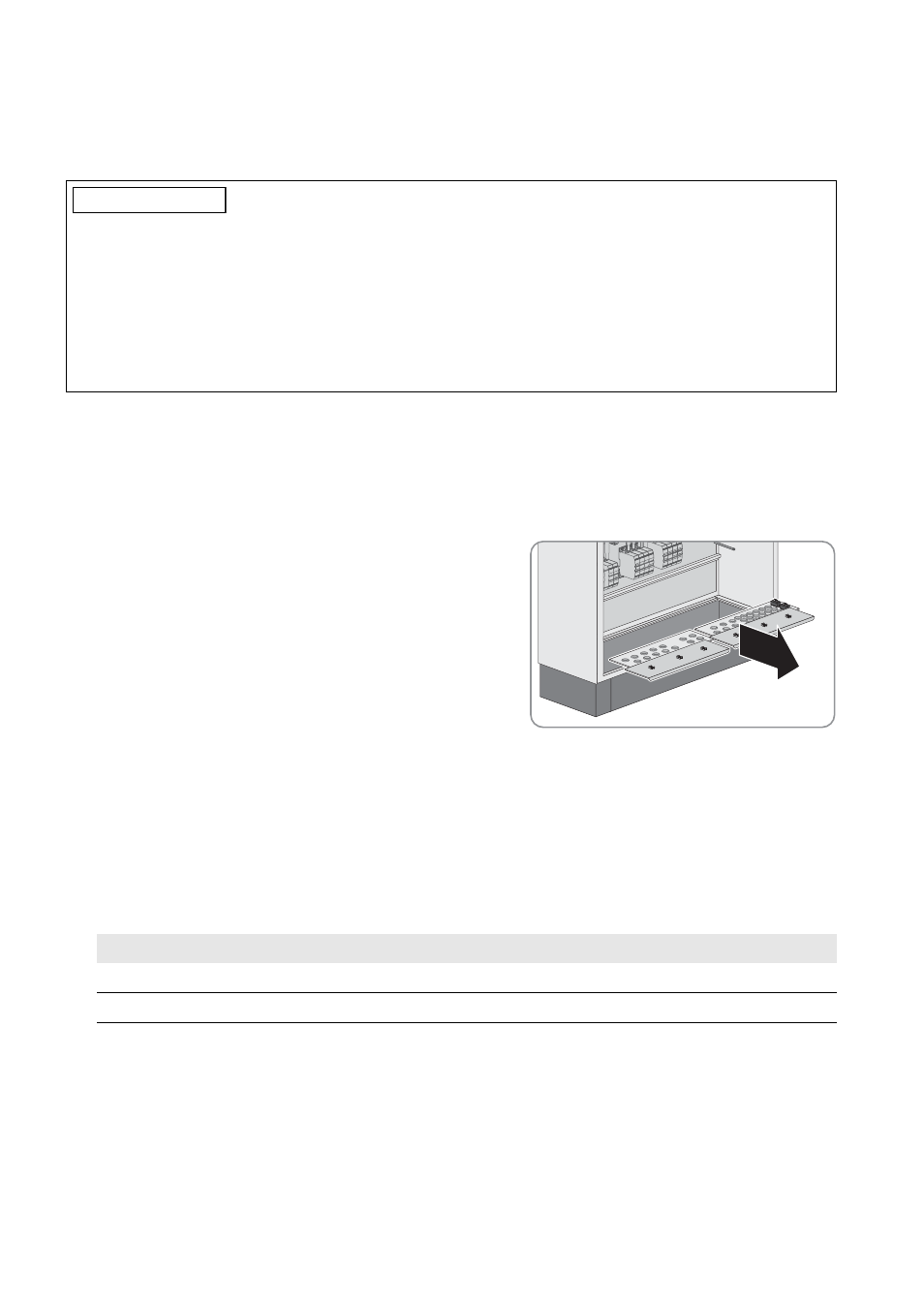

2. Retire en la base de la Multicluster Box todos los tornillos de la
placa base trasera y delantera (TX 25) y extraiga la placa base.
3. Introduzca todos los cables en la Multicluster Box siguiendo el proceso que se explica a continuación:
• Elija la entrada de cables adecuada para cada cable.
• Perfore la membrana de la entrada de cables seleccionada con un objeto punzante. Asegúrese de que la
abertura no quede demasiado grande.
• Introduzca cada cable a través de la membrana de la entrada de cables escogida en el interior de la
Multicluster Box. Al hacerlo, asegúrese de que el cable se mantenga herméticamente rodeado por la
membrana.
• Pele todos los cables.
• Asegúrese de que la junta esté bien fija en el borde de la placa base.
4. Coloque las placas base y apriete todos los tornillos de la placa base (TX 25, par de apriete: 9 Nm).
13&$"6$*“/
Daños en la Multicluster Box por penetración de humedad
Si las membranas están excesivamente extendidas o dañadas, el polvo y la humedad pueden penetrar en la
Multicluster Box. El polvo y la humedad pueden dañar de forma irreparable el interior de la Multicluster Box.
• En el momento de escoger la entrada de cables, tenga el cuenta el diámetro de la membrana y el diámetro del
cable.
• Elija la herramienta adecuada para perforar la membrana.
• Asegúrese de que la membrana no se rasgue al introducir el cable.
Tipo de cable Longitud de pelado
Cable de energía eléctrica 40 mm
Cable de control 20 mm
