SMA Solar Technology AG 6 Conexión eléctrica
Instrucciones de funcionamiento MC-BOX-12-3-20-BE-es-10 23
6.6 Conexión de la planta fotovoltaica
Cableado:
En caso de cortocircuito en el cable de la planta fotovoltaica, las corrientes de cortocircuito del generador o de la
Grid Connect Box/NA Box fluirán a través del cable no protegido situado entre la Multicluster Box y el distribuidor
principal de energía fotovoltaica. Tienda los cables en el fusible del generador fotovoltaico o de la Grid Connect Box/
NA Box.
Al observar la protección del cable en caso de cortocircuito, se pueden obviar los inversores fotovoltaicos y los
inversores Sunny Island ya que, por su tipo de construcción, no pueden afectar a los cables de energía eléctrica en caso
de cortocircuito.
Requisitos del cableado:
☐ Material de los conductores: cobre
☐ Sección del cable: de 120 mm² a 150 mm²
☐ Los cables de energía eléctrica deben tenderse a prueba de fallos a tierra y cortocircuitos.
Procedimiento:
1. Introduzca los cables de energía eléctrica en la Multicluster Box (consulte el capítulo 9.3.1, página 32).

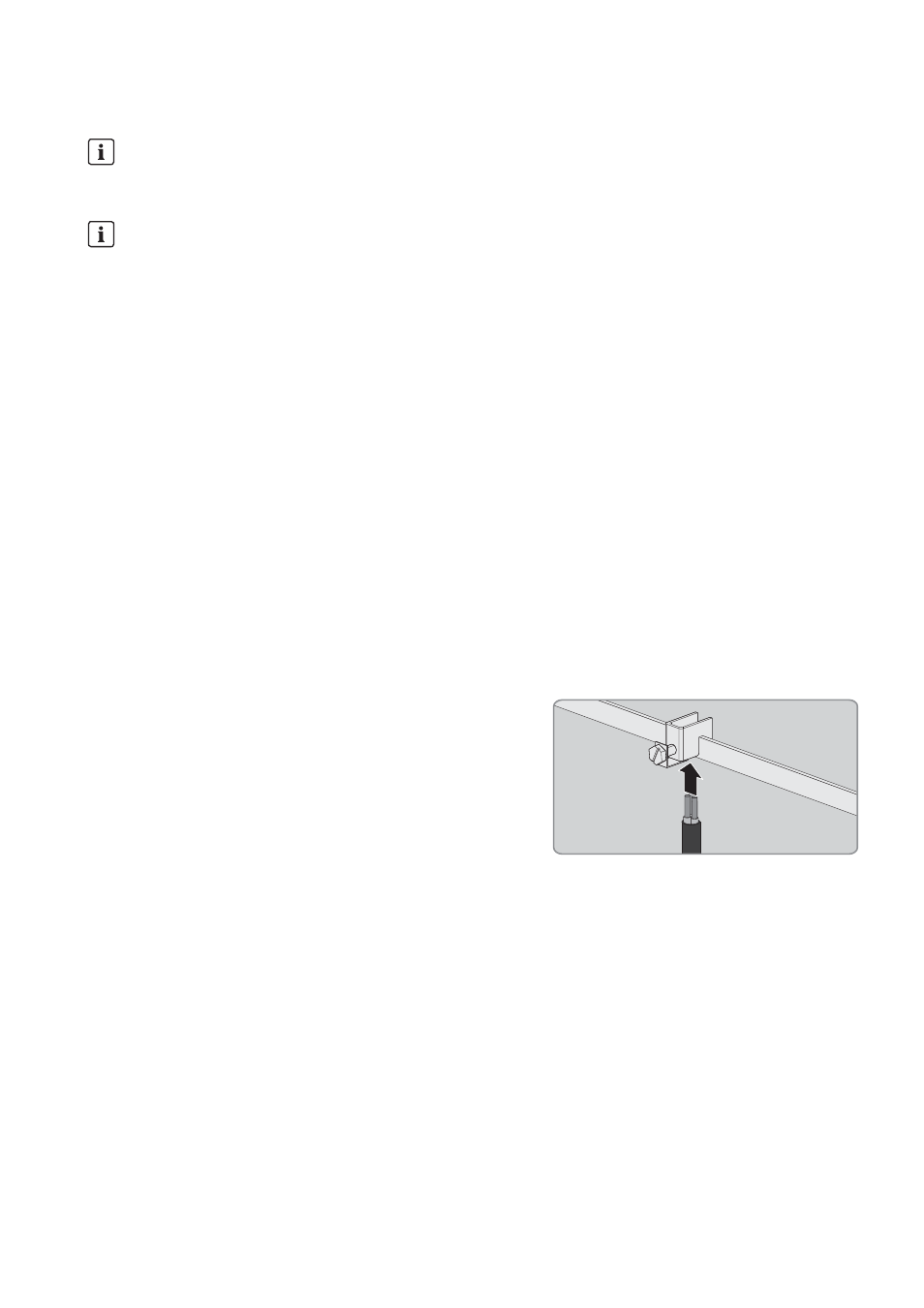

2. Conecte el conductor de protección a la barra equipotencial
(ancho 17, par de apriete: 15 Nm). Utilice los bornes roscados
del contenido de la entrega.
3. Conecte el conductor neutro del borne de conexión por resorte N a la conexión X104:4 (consulte el capítulo 9.4.1,
página 35).
4. Conecte el conductor de fase de los bornes de conexión por resorte L1, L2 y L3 a la conexión X104:1-3.
5. Para la descarga de tracción de los cables de energía eléctrica, fije los cables de energía eléctrica a los rieles para
el paso de los cables previstos para ello. Utilice para ello las descargas de tracción y contracubetas suministradas.
Conexión de otras fuentes de energía
En la Multicluster Box se pueden conectar otras fuentes de energía en lugar de una planta fotovoltaica
(p. ej. pequeñas instalaciones de energía eólica).
Protección contra sobretensiones
La Multicluster Box no sustituye el cuadro de distribución y fusibles de la planta fotovoltaica (distribuidor fotovoltaico
principal). Instale un disyuntor para asegurar y desconectar el inversor fotovoltaico y, en caso necesario, un
diferencial entre la Multicluster Box y la planta fotovoltaica. Para ello, tenga en cuenta todas las normativas y
directivas vigentes en el lugar de la instalación.
