SMA Solar Technology AG 4 Descripción del producto
Instrucciones de funcionamiento MC-BOX-12-3-20-BE-es-10 11
4 Descripción del producto
4.1 Multicluster Box
La Multicluster Box es un componente de la tecnología multiclúster de SMA para sistemas aislados, sistemas eléctricos
de repuesto y sistemas para la optimización del autoconsumo. La Multicluster Box es un distribuidor principal de CA al
que se pueden conectar hasta cuatro clústeres. Todos los clústeres son trifásicos y se componen de tres inversores
Sunny Island 6.0H/8.0H a partir de la versión de software 3.5. conectados en paralelo en el lado de CC. Las funciones
de la Multicluster Box son:
• Distribuidor principal de CA para los inversores Sunny Island, un generador fotovoltaico, un equipo consumidor y
una planta fotovoltaica
• Deslastre de carga
• Derivación automática y monitorización de la corriente inversa del generador
• Protección activa contra el funcionamiento en isla

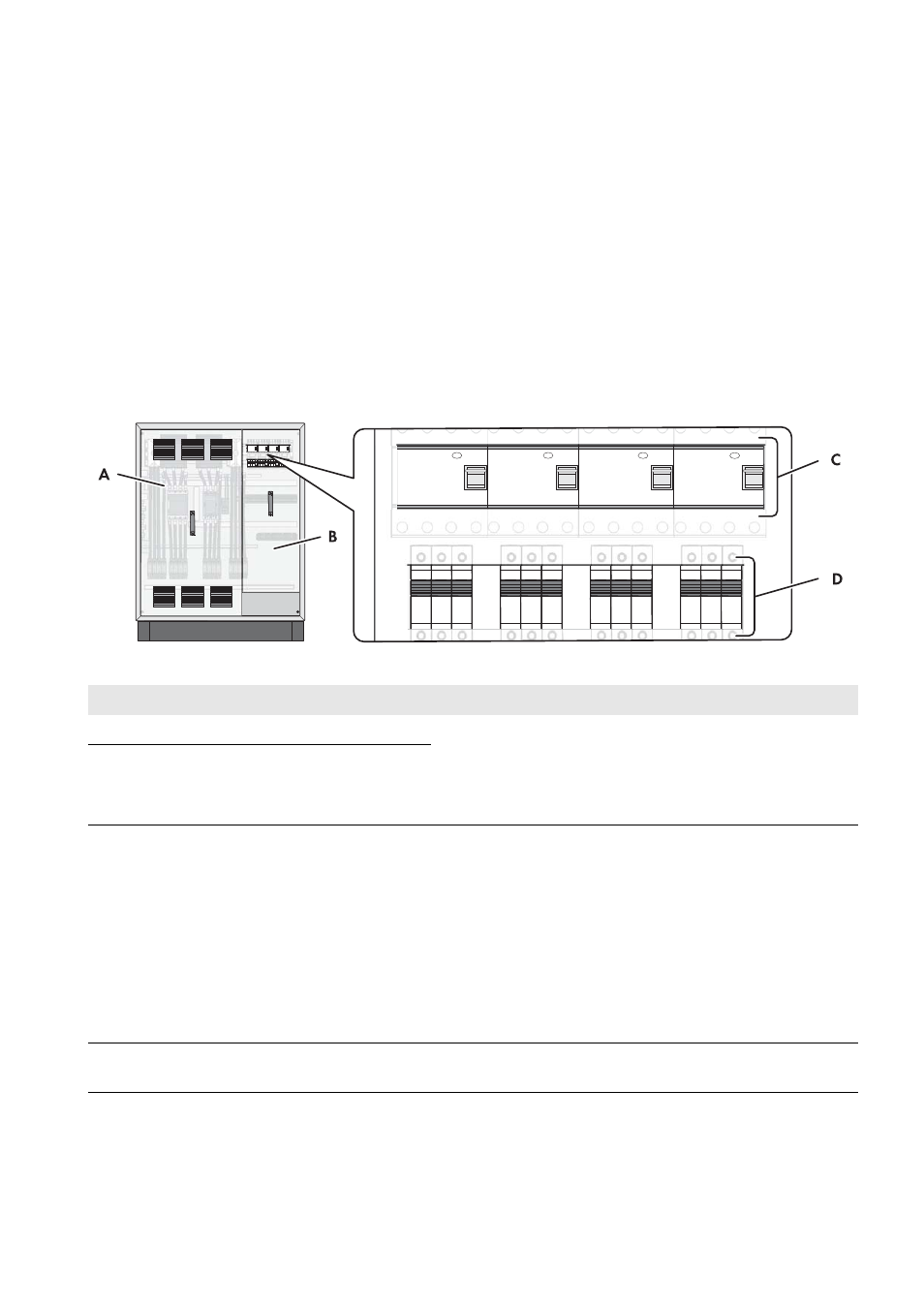

Imagen 3: Multicluster Box con la puerta del armario abierta
Posición Denominación Explicación
A Cubierta de protección Evitan con la unidad en funcionamiento el contacto accidental de
los componentes conductores de tensión y protegen así de las
descargas eléctricas. Cuando la Multicluster Box esté en
funcionamiento, las cubiertas de protección deben estar
montadas en todo momento.
B Cubierta de protección
C Diferencial Sirve para proteger frente a descargas eléctricas y se emplea
como complemento a las medidas de protección existentes como
aislamiento o puesta a tierra provisional. Cuando se produce
una tensión de contacto peligrosa, el diferencial desconecta los
equipos consumidores de forma omnipolar.
En el diferencial, un convertidor de corriente total detecta las
corrientes eléctricas de los conductores L1, L2, L3 y N. En un
estado de funcionamiento normal, la suma de estas corrientes
eléctricas es igual a cero. En caso de error, se produce una
corriente diferencial que dispara el diferencial.
D Disyuntor Para proteger el cable de energía eléctrica del inversor
Sunny Island.
