SMA Solar Technology AG 5 Sistema de clúster único
Instalación - Instrucciones breves Off-Grid-IS-es-30 29
5.3.2 Conexión de los esclavos

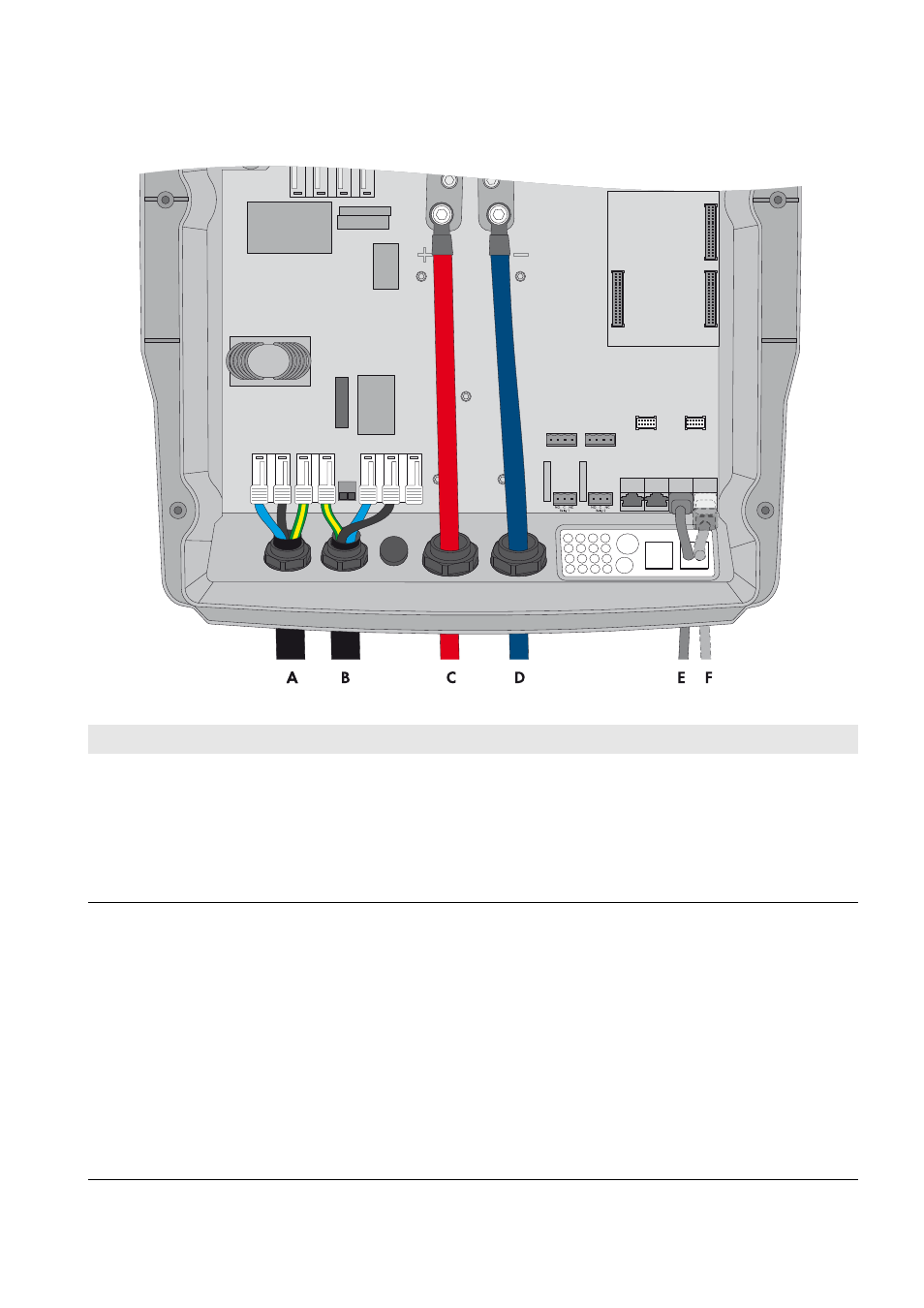

Imagen 11: Conexión de los esclavos en el sistema de clúster único
Posición Denominación Descripción/Indicación
A Cable de energía
eléctrica de CA de la red
aislada
Sunny Island: conexión a AC1 Loads/SunnyBoys, bornes L, N y PE
Red aislada: conectar el esclavo 1 al conductor de fase L2 y el esclavo 2 al
conductor de fase L3
En los sistemas monofásicos se deben utilizar cables de la misma longitud y
sección en todos los Sunny Island.
Sección del conductor: máximo 16 mm²
B Cable de energía
eléctrica de CA del
generador
Sunny Island: conexión del generador a AC2 Gen/Grid, bornes L, N y PE
Generador: conectar el esclavo 1 al conductor de fase L2 y el esclavo 2 al
conductor de fase L3
Sección del conductor: máximo 16 mm²
En los sistemas monofásicos se deben utilizar cables de la misma longitud y
sección en todos los Sunny Island.
El Sunny Island debe estar conectado con el potencial de tierra a través de
un conductor de protección en la conexión AC1 o AC2. La sección del
conductor de protección debe ser igual o mayor que 10 mm². Si se utiliza
una sección del conductor menor, es necesario conectar un conductor de
protección adicional en la carcasa con la sección del cable de energía de
CA entre el Sunny Island y el potencial de tierra.
