SMA Solar Technology AG 4 Sistema sencillo
Instalación - Instrucciones breves Off-Grid-IS-es-30 21
4.4 Configuración básica del inversor Sunny Island
Requisitos:
☐ El sistema aislado debe estar instalado de acuerdo con la interconexión (consulte el capítulo 4.1, página 18).
☐ A excepción del BatFuse, las carcasas de todos los componentes deben estar cerradas. De esta manera, los
componentes conductores de tensión están protegidos contra el contacto.
☐ Todos los disyuntores del cuadro de distribución de CA deben estar abiertos. De esta forma, el Sunny Island no está
conectado a ninguna fuente de CA.
Procedimiento:
B Jumper J1B y J1C Tensión de polarización de la señal
Asegúrese de que estén insertados ambos jumpers.
C SMACOM Conexión RS485
2: señal Data+ (A), código de colores del conductor: verde a rayas blancas
5: señal GND, código de colores del conductor: naranja a rayas blancas
7: señal Data − (B), código de colores del conductor: blanco a rayas verdes
13&$"6$*“/
Daños en la batería debido a un mal ajuste
Los parámetros de la batería afectan al comportamiento de carga del inversor Sunny Island. Un ajuste erróneo de los
parámetros para el tipo de batería, su tensión nominal y su capacidad puede dañar la batería.
• Asegúrese de ajustar los valores recomendados por el fabricante de la batería durante la configuración básica
(para los datos técnicos de la batería, consulte la documentación del fabricante).
• Durante la configuración básica ajuste la capacidad de la batería para una descarga eléctrica de 10 horas
(C10). El fabricante de la batería expresa la capacidad de la batería en función del tiempo de descarga.
Compruebe el cableado
(consulte las instrucciones de instalación del inversor Sunny Island).
Cierre todos los componentes excepto el BatFuse.
Así se evita que se toque ningún componente conductor de tensión.

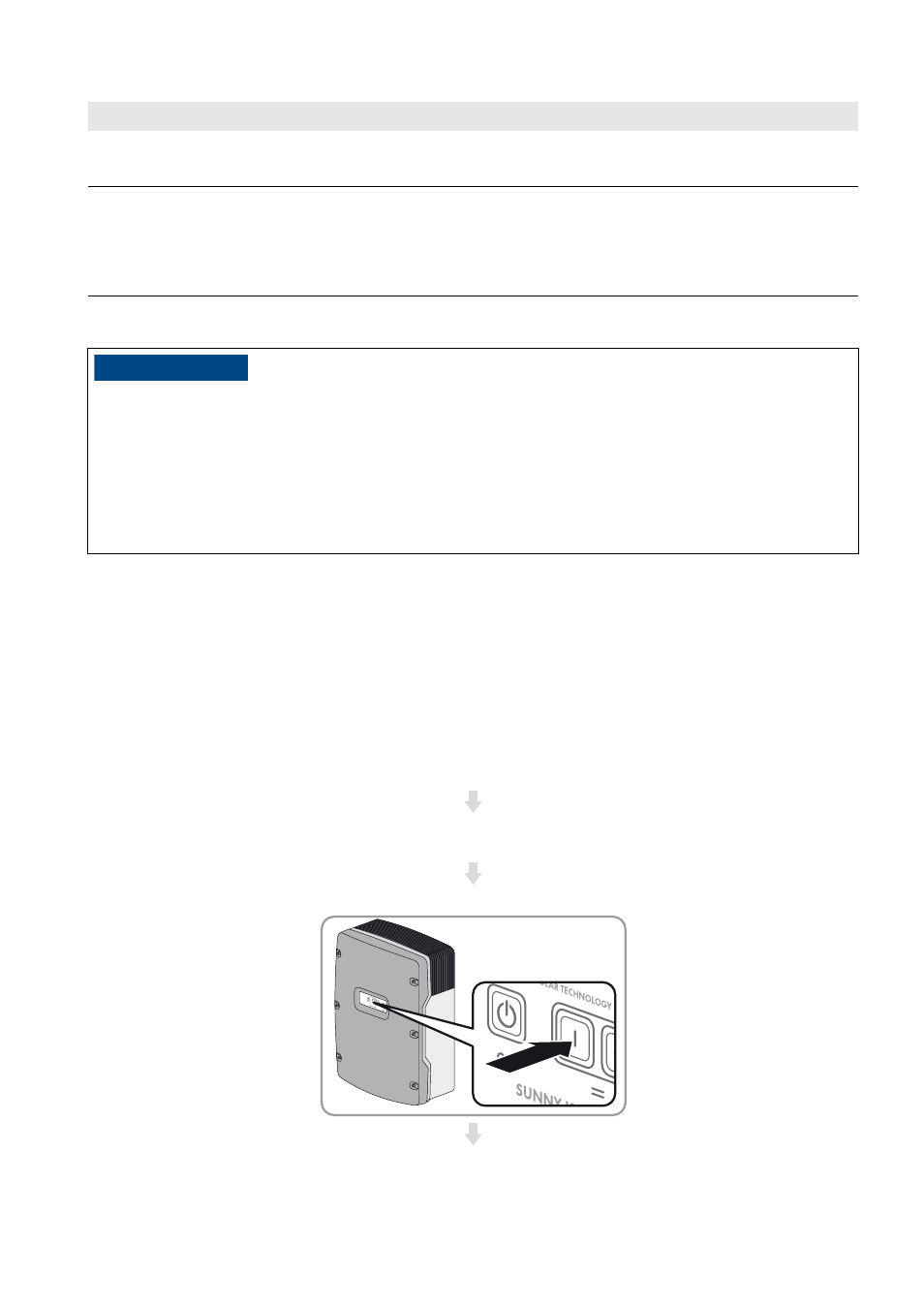

Cierre el interruptor-seccionador del BatFuse y pulse la tecla de encendido del Sunny Island.
Posición Denominación Descripción/Indicación
