16. Enrosque la tuerca de unión en el racor atornillado para cables.
17. Si la pantalla está levantada, pliéguela hacia abajo y fije los tornillos.
6.3.3 Conexión de toma a tierra adicional
Si en el lugar de montaje es necesaria una toma a tierra adicional o una conexión equipotencial,
puede conectar al inversor una toma a tierra adicional. De esta forma evitará las corrientes de
contacto si falla el conductor de protección en la conexión para el cable de CA.
Requisito del cable:
☐ Sección del cable de puesta a tierra: máximo 10 mm²
Procedimiento:
1. Pele el cable de puesta a tierra.

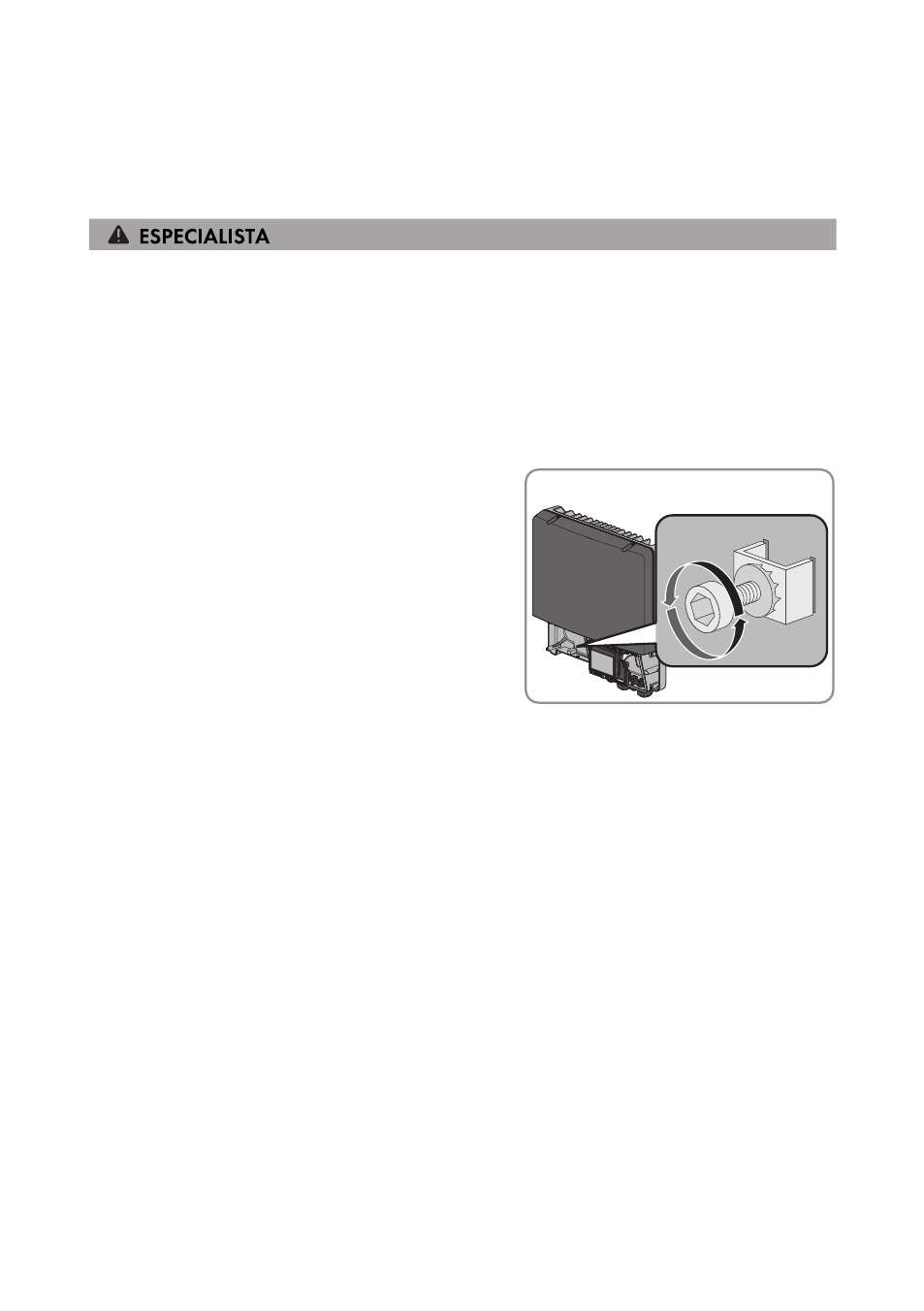

2. Afloje el tornillo con una llave Allen (ancho 4)
hasta que pueda introducir el cable de puesta a
tierra debajo de la abrazadera.
3. Introduzca el cable de puesta a tierra por debajo de la abrazadera. Sitúe el conductor de
protección a la izquierda.
4. Fije la abrazadera con el tornillo y la arandela de cierre (par de apriete: 6 Nm). Los dientes
de la arandela de cierre deben apuntar hacia la abrazadera.
6.4 Conexión de CC
6.4.1 Requisitos para la conexión de CC
Requisitos de los módulos fotovoltaicos por entrada:
☐ Todos los módulos fotovoltaicos deben ser del mismo tipo.
☐ Todos los módulos fotovoltaicos deben tener la misma orientación e inclinación.
☐ En el día estadísticamente más frío, la tensión en vacío del generador fotovoltaico no debe ser
superior a la tensión de entrada máxima del inversor.
☐ En todos los strings debe estar conectado el mismo número de módulos fotovoltaicos
conectados en serie.
☐ Debe respetarse la corriente de entrada máxima por string, que no debe superar la corriente
de paso de los conectadores de enchufe de CC (consulte el capítulo 11 “Datos técnicos”,
página 47).
