6.2
Vista general del área de conexión
6.2.1
Vista inferior

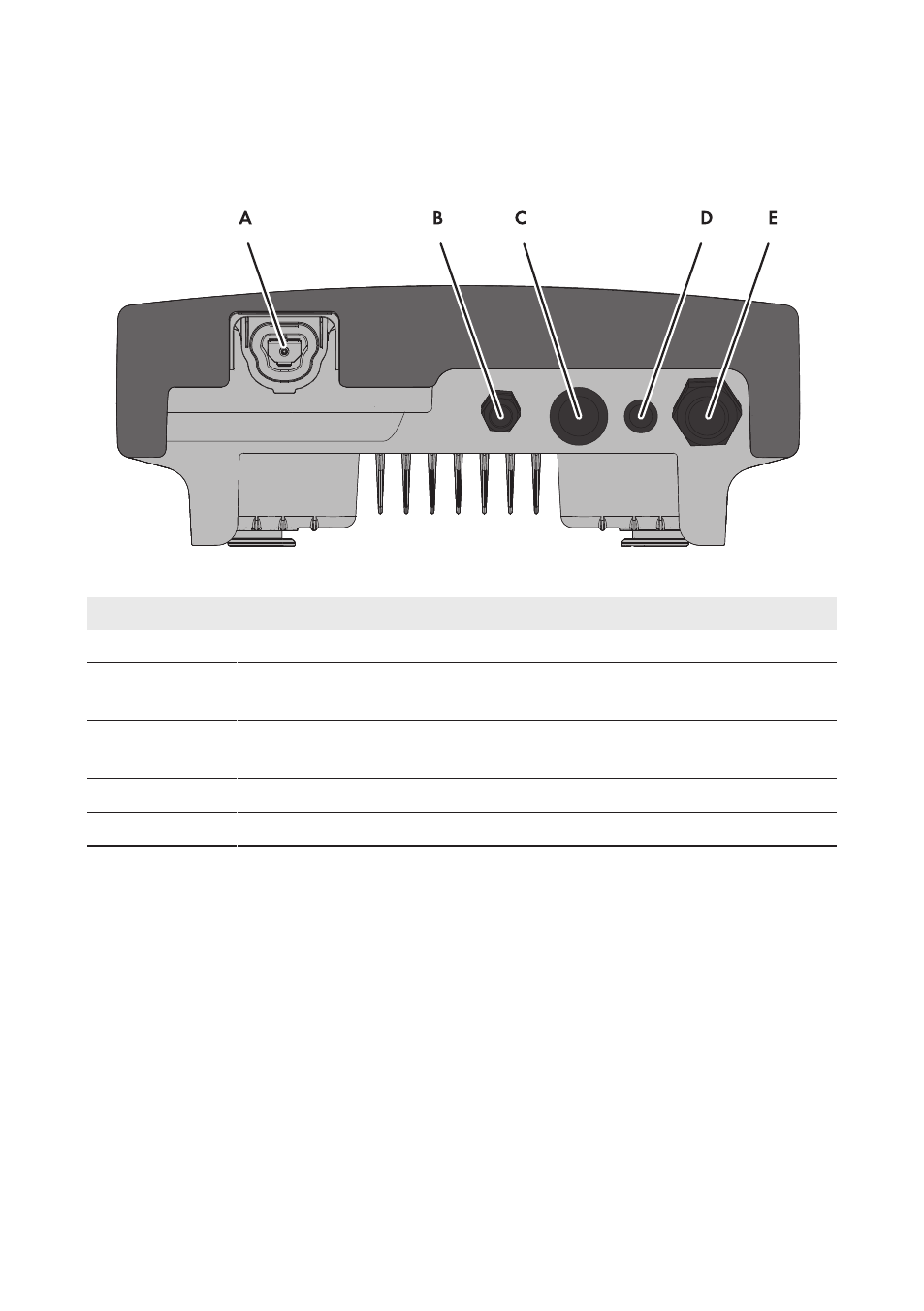

Imagen 6: Aberturas en la carcasa en la parte inferior del inversor
Posición
Denominación
A
Hembrilla para el ESS*
B
Racor atornillado para cables M20 x 1,5 para la conexión al relé multifun-
ción o al SMA Power Control Module*
C
Abertura en la carcasa con tapón obturador para el racor atornillado para
cables M32 x 1,5 con manguito protector de dos orificios
D
Abertura en la carcasa con tapón obturador
E
Racor atornillado para cables M32 x 1,5 para el cable de CA
* Opcional
6 Conexión eléctrica
SMA Solar Technology AG
Instrucciones de funcionamiento
SB30-50TL-21-BE-es-11
22
