6.2.2 Vista interior

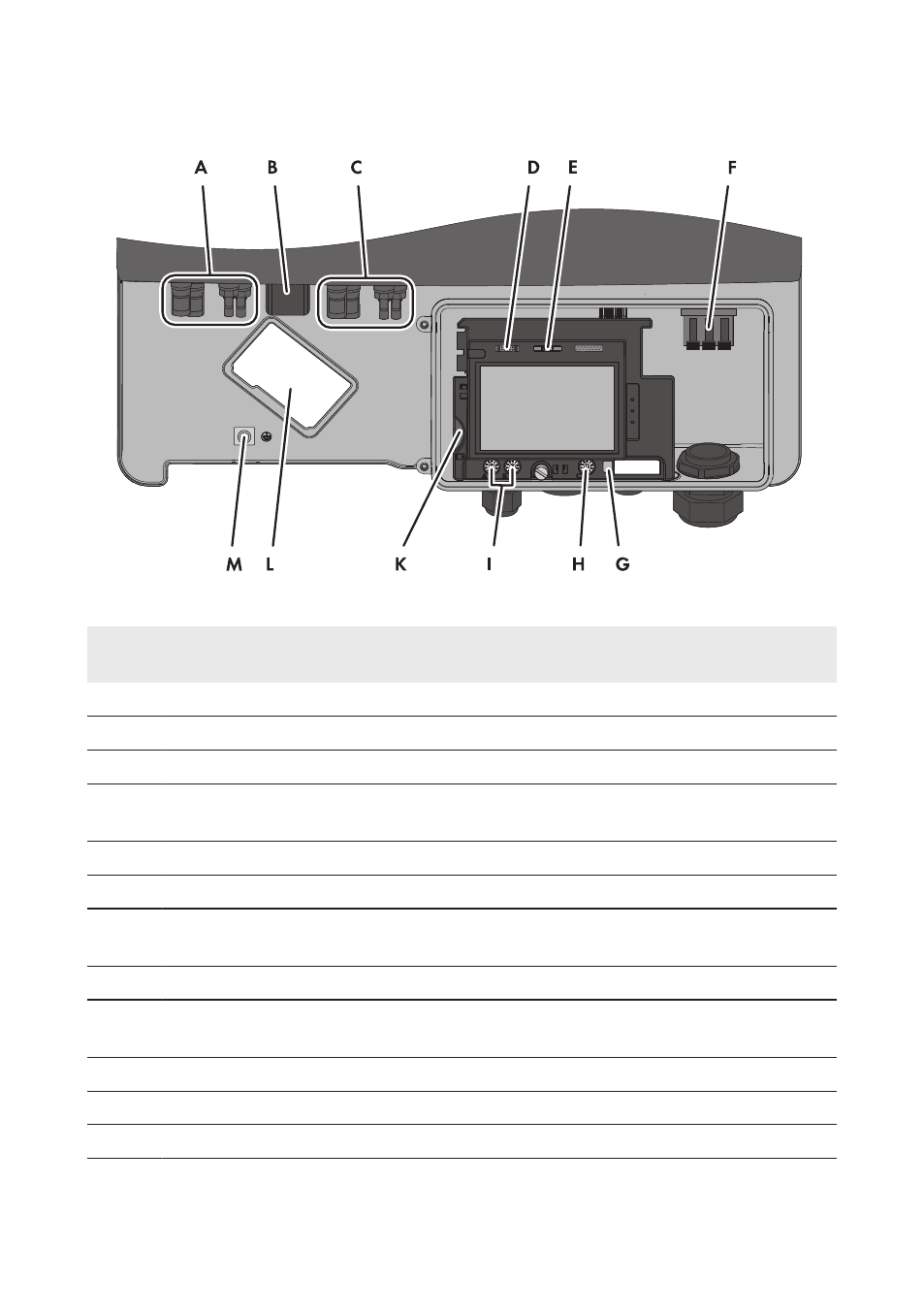

Imagen 7: Áreas de conexión del interior del inversor
Posi-
ción Denominación
A 2 conectadores de enchufe de CC positivos y otros 2 negativos, entrada A
B Hembrilla para el ESS*
C 2 conectadores de enchufe de CC positivos y otros 2 negativos, entrada B
D Hembrilla para conectar el relé multifunción, el SMA Power Control Module o el equi-
pamiento adicional de ventiladores*
E Hembrilla para conectar la interfaz Speedwire/Webconnect o RS485*
F Caja de bornes para conectar el cable de CA
G Interruptor para ajustar provisionalmente el idioma de la pantalla en inglés (para el ser-
vicio técnico)
H Interruptor giratorio C para ajustar la NetID
I Interruptores giratorios A y B para ajustar el registro de datos nacionales y el idioma de
la pantalla
K Ranura para la tarjeta SD
L Lugar de montaje del equipamiento adicional de ventiladores*
M Terminal de toma a tierra para toma a tierra adicional del inversor
* Opcional
