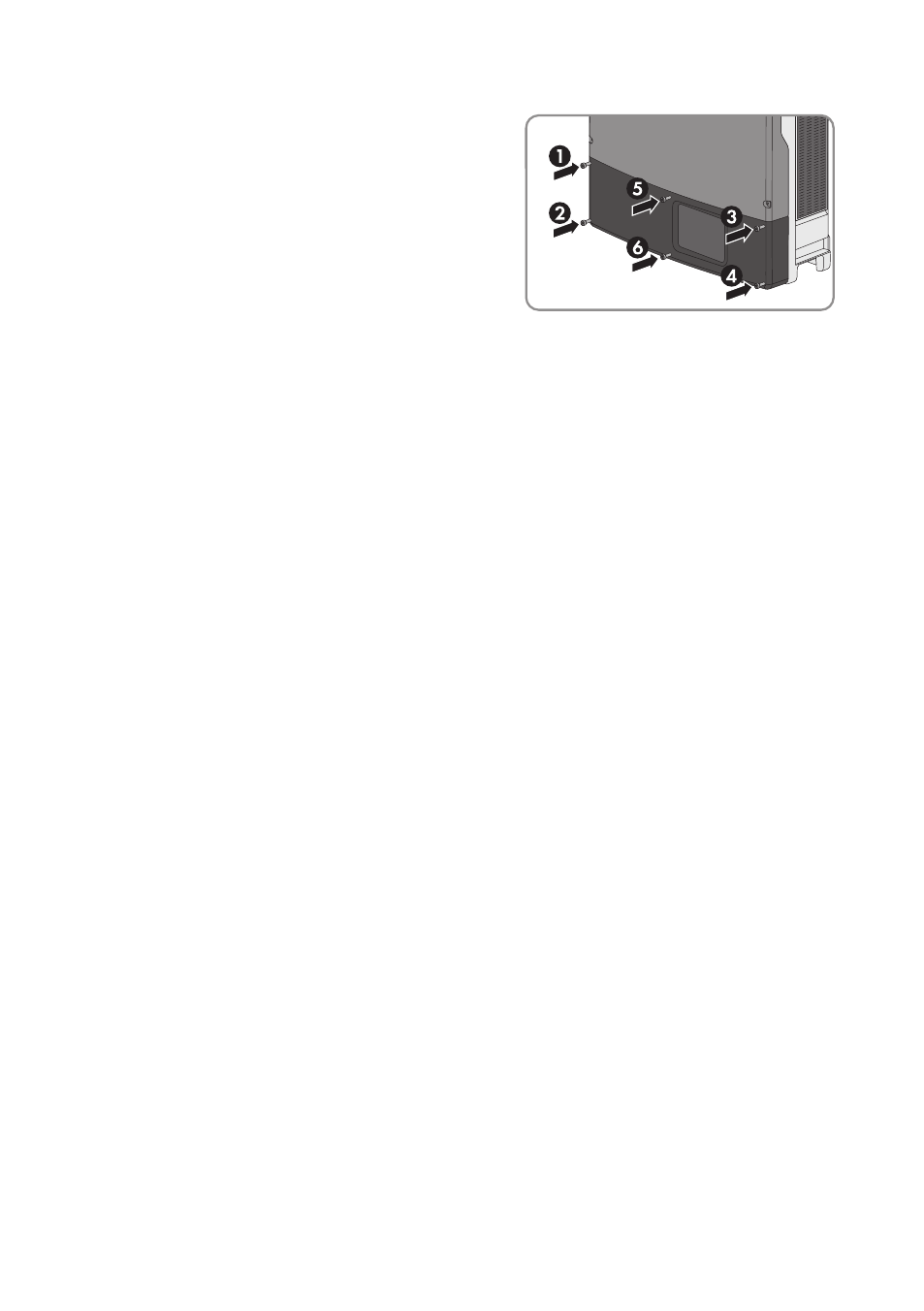

2. Apriete los seis tornillos con una llave Allen
(ancho 3) siguiendo el orden de 1 a 6 (par de
apriete: 2,0 Nm ± 0,3 Nm). Mantenga este
orden para que la tapa de la carcasa quede
bien atornillada y la carcasa correctamente
estanqueizada.
Consejo: Si se caen los tornillos de la tapa de la
carcasa inferior, introduzca el tornillo largo en el
orificio inferior central y los cinco tornillos cortos
restantes en el resto de orificios.
3. Inserte correctamente el ESS. El ESS debe quedar paralelo a la carcasa y estar pegado a
esta.
4. Conecte el disyuntor de los tres conductores de fase.
5. Si se utiliza el relé multifunción, conecte en caso necesario la tensión de alimentación del
equipo consumidor.
☑ Los tres leds empiezan a iluminarse y comienza la fase de arranque. La fase de arranque
puede durar varios minutos.
☑ El led verde se enciende y la pantalla muestra sucesivamente el modelo, la versión de
firmware, el número de serie o la denominación del inversor, la NetID, el registro de datos
nacionales ajustado y el idioma de la pantalla.
✖ ¿El led verde parpadea?
Posible causa del fallo: la tensión de entrada de CC aún es demasiado baja o el inversor
monitoriza la red pública.
• Cuando la tensión de entrada de CC sea suficiente y se cumplan las condiciones para la
conexión a la red, el inversor se pondrá en marcha.
✖ ¿Se enciende el led rojo y en la pantalla aparecen un mensaje de error y un número de
evento?
• Solucione el error (consulte el manual de servicio técnico en www.SMA-Solar.com).
