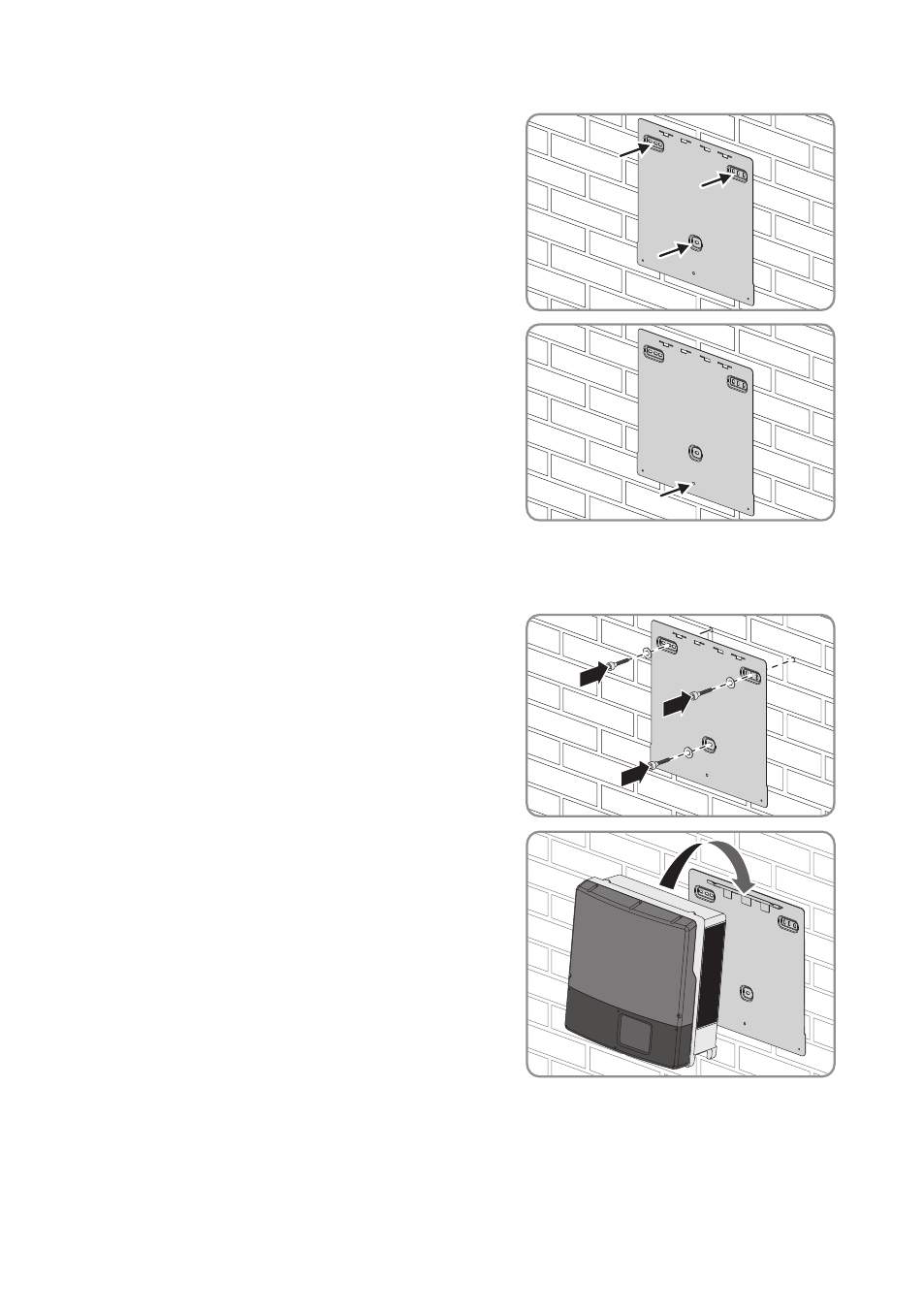

2. Coloque la pared trasera en horizontal en la
pared y marque la posición de los agujeros que
hay que perforar para fijar la pared trasera.
Utilice por lo menos un orificio en el lado
superior derecho e izquierdo y el orificio del
centro de la pared trasera.
3. Si desea asegurar el inversor contra robos,
marque el agujero para fijar la armella.
4. Deje a un lado la pard trasera y taladre los orificios marcados.
5. Según la superficie, inserte los tacos en los agujeros para fijar la pared trasera en caso
necesario.
6. Fije la pared trasera con los tornillos y las
arandelas.
7. Cuelgue el inversor en la pared trasera. La
carcasa debe estar enrasada con la pared
trasera en el lado derecho e izquierdo.
8. En caso de haber transportado el inversor con una grúa, extraiga las armellas de las roscas
en el lado superior del inversor y vuelve a insertar los tapones obturadores.
