6.2 Vista general del área de conexión
6.2.1 Vista inferior

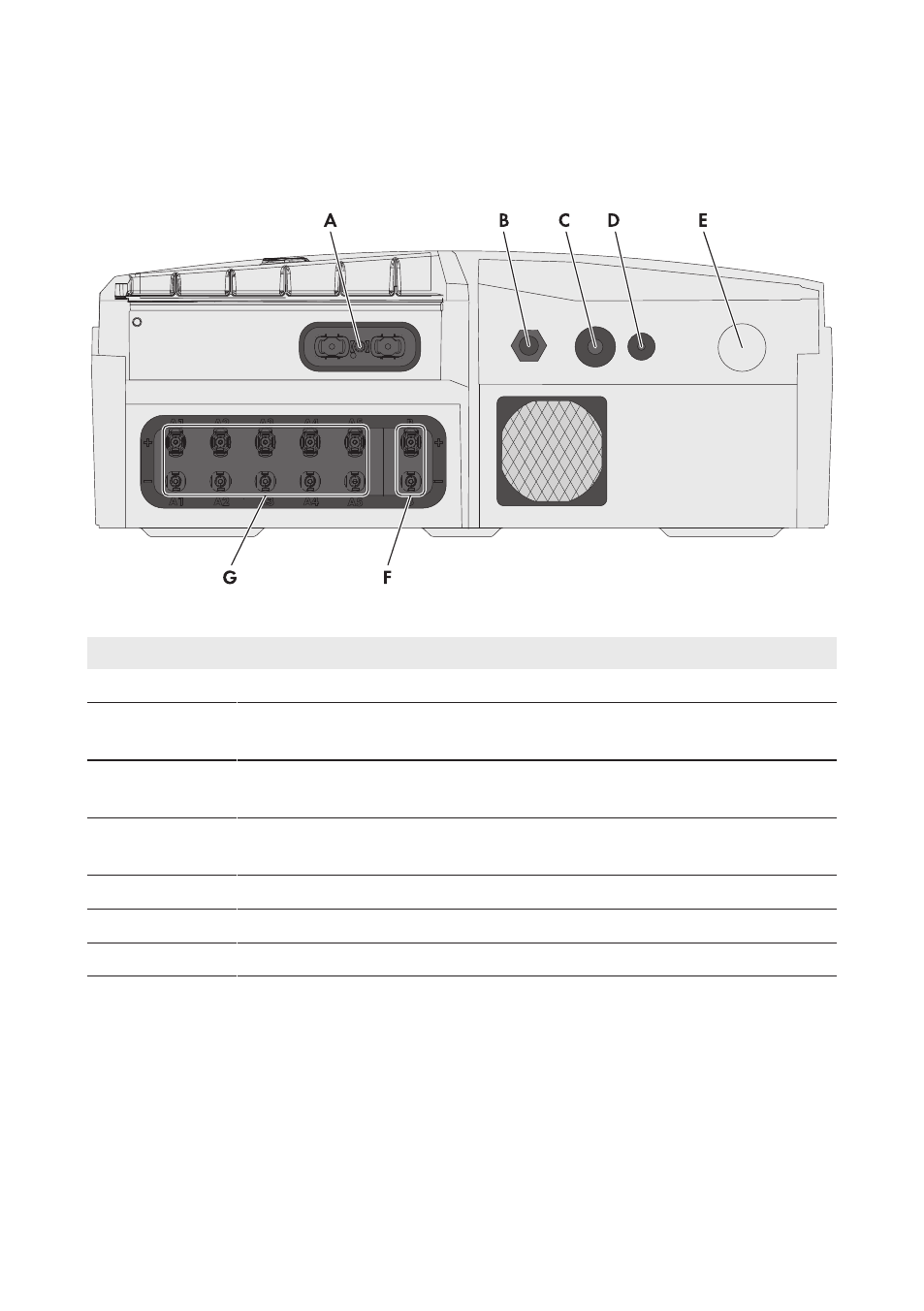

Imagen 5: Áreas de conexión y aberturas en la carcasa en la parte inferior del inversor
Posición Denominación
A Hembrilla para el ESS
B Racor atornillado para cables M20x1,5 para el cable de conexión del relé
multifunción
C Abertura en la carcasa con tapón obturador para los cables de datos o ca-
bles de red
D Abertura en la carcasa con tapón obturador para los cables de datos o ca-
bles de red
E Abertura en la carcasa para el cable de CA
F Conectadores de enchufe de CC positivos y negativos, entrada B
G Conectadores de enchufe de CC positivos y negativos, entrada A
