5.6 Conexión de los cables al módulo de datos 485

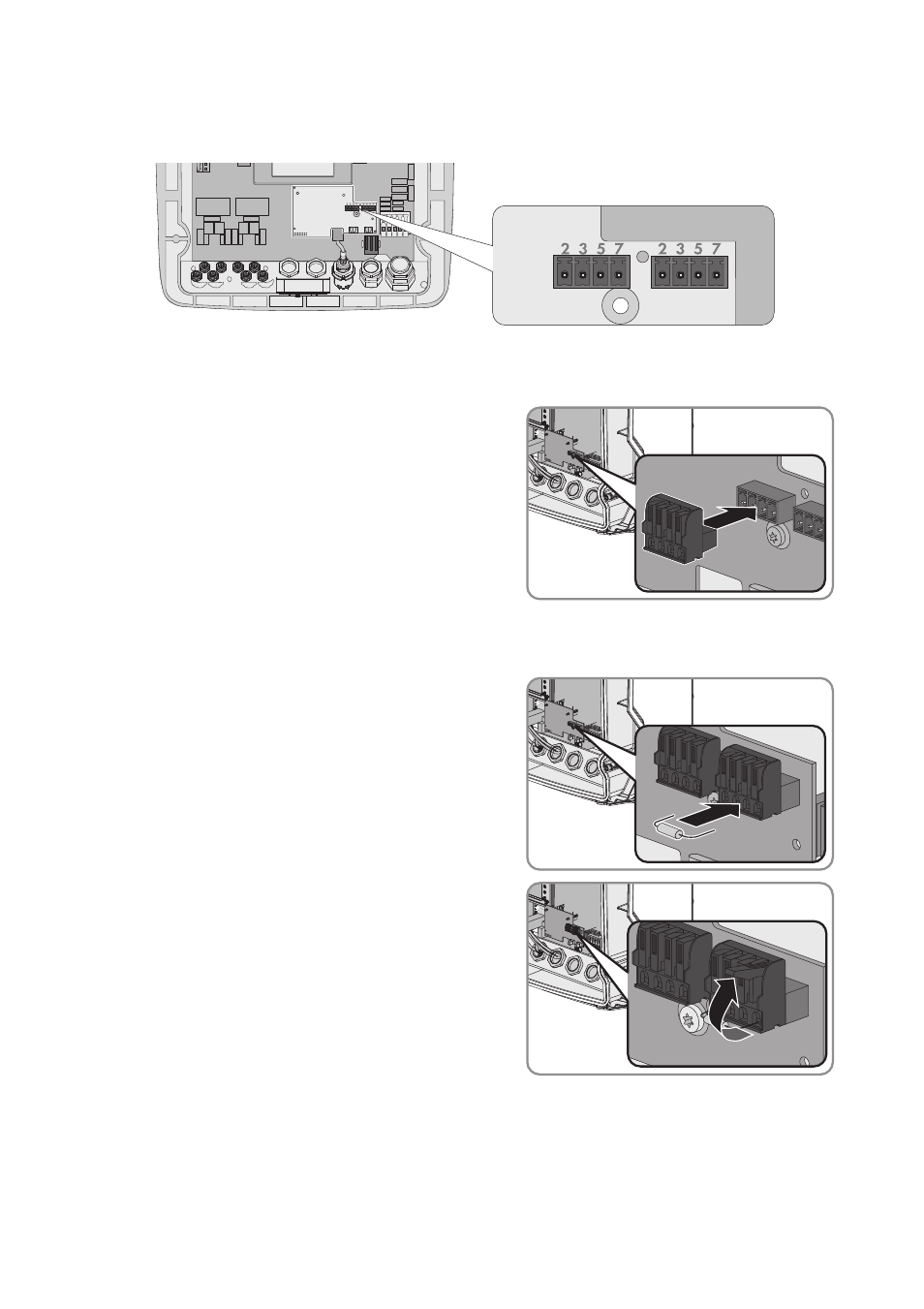

Imagen 4: Esquema del área de conexión
Conecte los cables al módulo de datos 485 tal y como se describe a continuación.
1. Inserte un conector de resorte en una hembrilla del
módulo de datos 485.
2. Si va a conectar 1 cable, inserte un terminador:
• Presione hacia arriba la palanca de los bornes 2 y 7 de un conector de resorte.
• Pliegue hacia abajo los extremos del
terminador e introduzca el terminador en los
bornes abiertos.
• Vuelva a cerrar las palancas.
3. Presione hacia arriba la palanca de los bornes
2, 5 y 7 de un conector de resorte.
