SMA Solar Technology AG 5 Conexión eléctrica
Instrucciones de instalación 485BRD-10-IA-es-12 15
5.5 Preparación del racor atornillado para cables en el inversor
Para preparar el racor atornillado para cables en el inversor, debe saber si va a conectar
1 o 2 cables al módulo de datos 485 y si se utiliza o se va a utilizar más adelante el relé multifunción
del inversor.
Si desea conectar 1 o 2 cables al módulo de datos 485 y no utiliza ni tiene intención de utilizar más
adelante el relé multifunción del inversor, prepare el racor atornillado para cables M25 del inversor
para 1 o 2 cables.
Si desea conectar 2 cables al módulo de datos 485 y utiliza o va a utilizar más adelante el relé
multifunción del inversor, desmonte la hembrilla de ethernet del inversor e instale otro racor
atornillado para cables M25 más en el inversor.
Preparación del racor atornillado para cables en el inversor para 1 o 2 cables
1. Desenrosque la tuerca de unión del racor atornillado para cables M25 y extraiga el sellador.
2. Para conectar 1 cable, extraiga el manguito de un solo orificio del racor atornillado para
cables M25 e introduzca el cable en el manguito.

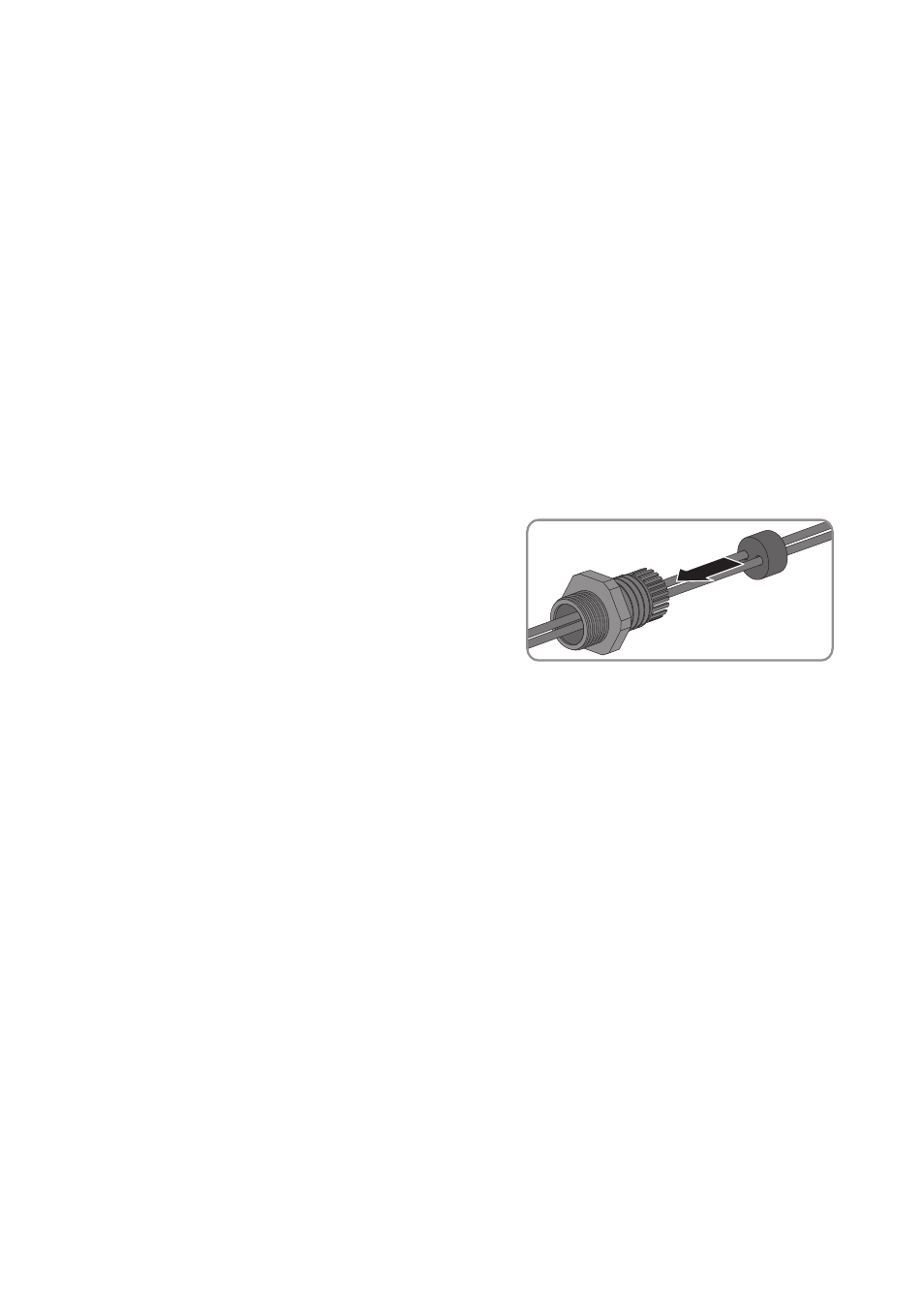

3. Para conectar 2 cables, extraiga el manguito de un
solo orificio del racor atornillado para cables M25
e introduzca los cables en el manguito de dos
orificios incluido en la entrega.
4. Presione el manguito con el cable dentro del racor atornillado para cables y lleve cada uno de
los cables hasta las hembrillas del módulo de datos 485.
5. Atornille la tuerca de unión al racor atornillado para cables M25.
6. Retire la cubierta de protección del relé multifunción en el interior del inversor. Ya no la
necesitará.
