5 Conexión eléctrica SMA Solar Technology AG
14 485BRD-10-IA-es-12 Instrucciones de instalación
5.4 Preparación del cable
Requisito:
☐ Se deben cumplir los requisitos del cableado (consulte la descripción técnica “Asignación del
cableado RS485”).
☐ Diámetro del cable si se utiliza el manguito de un solo orificio: máximo 17 mm
☐ Diámetro del cable si se utiliza el manguito de dos orificios: máximo 6,5 mm
En función de si el inversor se encuentra en un extremo o en el centro del bus de comunicación,
prepare 1 o 2 cables tal como se describe a continuación.
1. Quite 40 mm del revestimiento del cable en el extremo al que vaya a conectar el módulo de
datos 485.
2. Acorte el apantallamiento del cable a 15 mm.

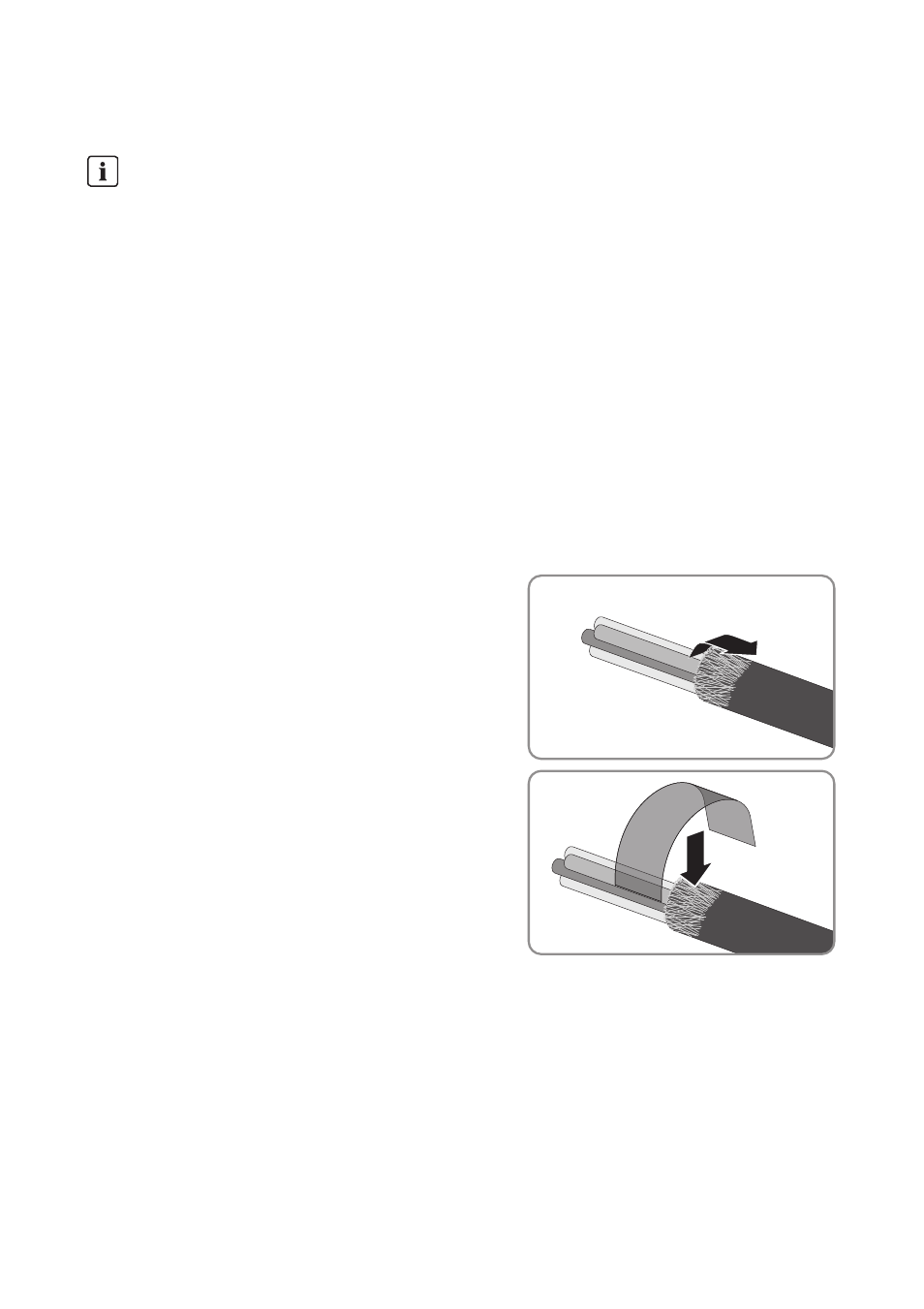

3. Doble hacia atrás el trozo sobrante del
apantallamiento del cable por encima del
revestimiento del cable.
4. Cubra el apantallamiento del cable con la lámina
de cobre.
5. Pele 6 mm de 3 conductores. 2 de los conductores deben formar un par trenzado para la
comunicación.
6. Recorte el resto de los conductores hasta el revestimiento del cable.
Error en la transferencia de datos debido a los cables de CA
Durante el funcionamiento los cables de CA generan un campo electromagnético que puede
interferir en la comunicación entre instalaciones.
• No tienda los cables para la comunicación RS485 pegados a los cables de CA.
