6.3.3 Conexión de toma a tierra adicional
Si en el lugar de montaje es necesaria una toma a tierra adicional o una conexión equipotencial,
puede conectar al inversor una toma a tierra adicional. De esta forma evitará las corrientes de
contacto si falla el conductor de protección en la conexión para el cable de CA. La abrazadera
necesaria, el tornillo y la arandela de cierre están incluidos en el contenido de la entrega del
inversor.
Requisito del cable:
Uso de conductores de hilo fino
Puede usar conductores rígidos o conductores flexibles de hilo fino.
• Al usar un conductor de hilo fino, prénselo dos veces con un terminal de anillo.
Compruebe que no se vea ningún conductor sin aislamiento al tirar y doblar. De esta
manera, se garantiza una descarga de tracción suficiente a través del terminal de anillo.
☐ Sección del cable de puesta a tierra: máximo 16 mm²
Procedimiento:

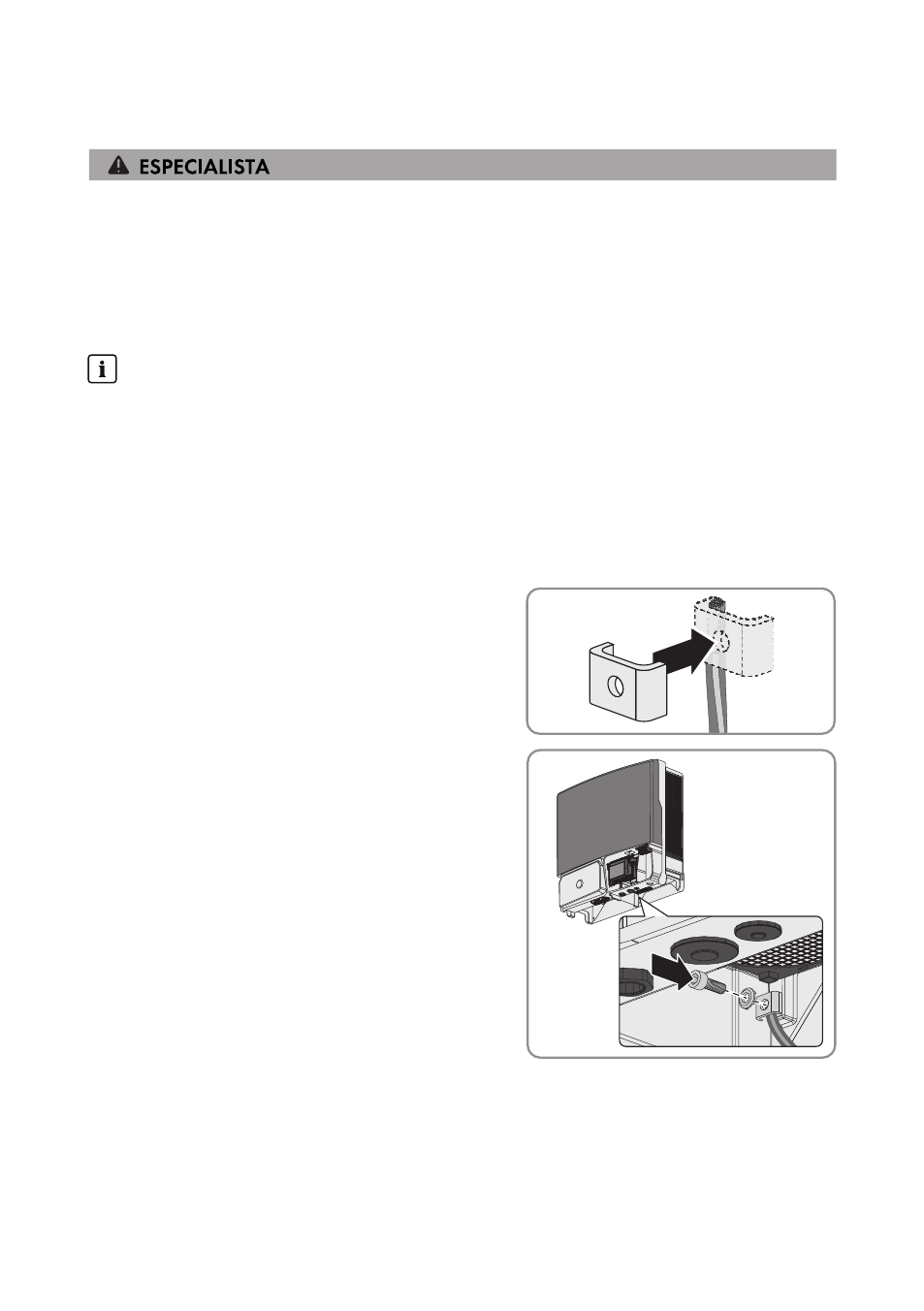

1. Pele el cable de puesta a tierra.
2. Introduzca el cable de puesta a tierra por
debajo de la abrazadera. Coloque el cable de
puesta a tierra a la izquierda.
3. Fije la abrazadera con el tornillo cilíndrico
M6x16 y la arandela de cierre M6 (par de
apriete: 6 Nm) Los dientes de la arandela de
cierre deben apuntar hacia la abrazadera.
