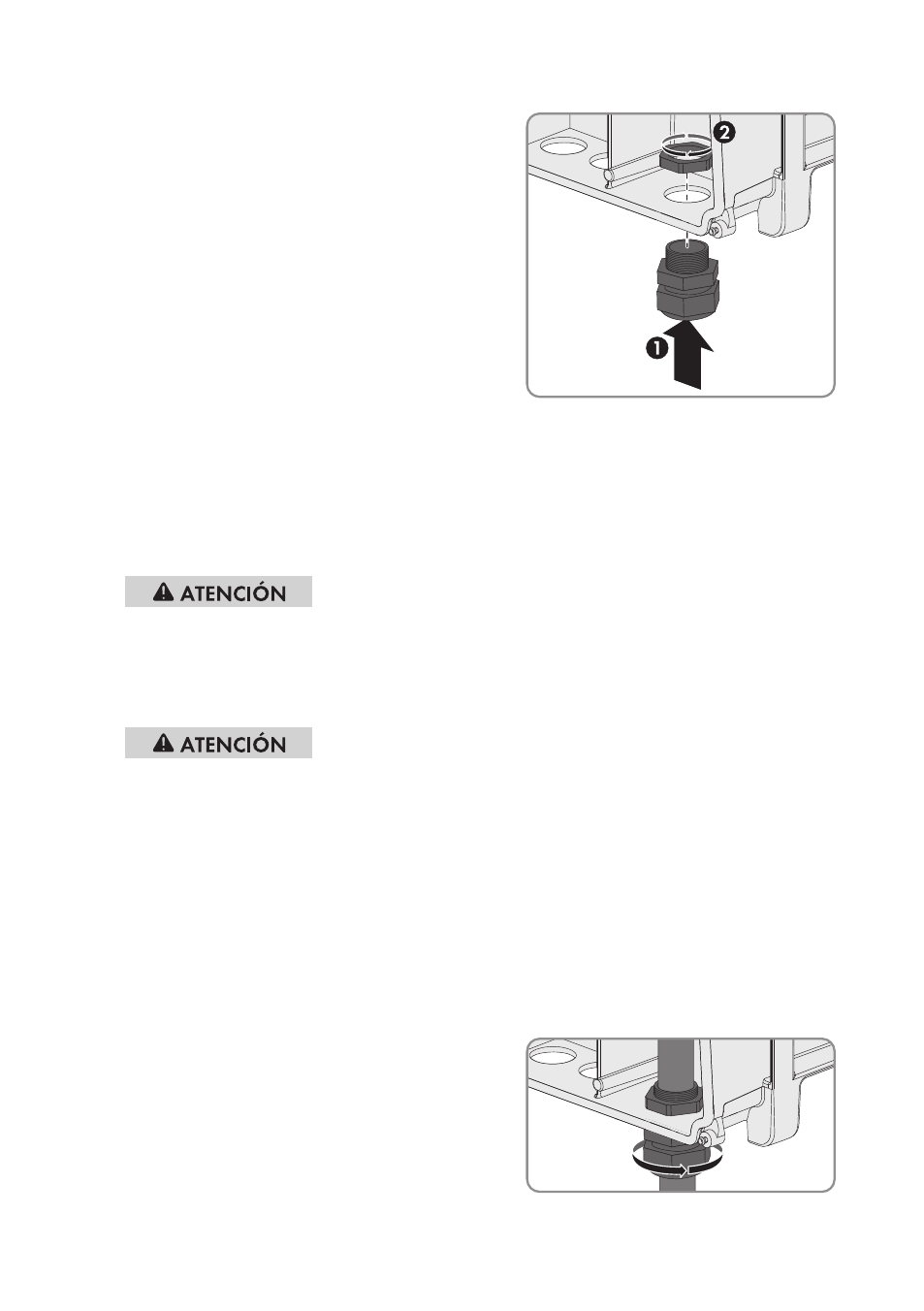

4. Introduzca desde el exterior el racor atornillado
para cables en la apertura en la carcasa y fíjelo
desde el interior con la contratuerca.
5. Introduzca el cable de CA en el inversor a través del racor atornillado. Para ello, si es
necesario, afloje un poco la tuerca de unión del racor.
6. Pele el cable de CA.
7. Corte 5 mm los conductores L1, L2, L3 y N.
8. Pele 12 mm los conductores L1, L2, L3, N y PE.
9. Empuje hacia arriba hasta el tope las palancas de protección de la caja de bornes de CA.
10.
Peligro de incendio al conectar dos conductores a un borne
Cuando se conectan dos conductores a un borne puede producirse un incendio por un mal
contacto eléctrico.
• Conecte un conductor por borne como máximo.
11.
Peligro de aplastamiento al cerrarse de golpe la palanca de protección
Las palancas de protección se cierran de golpe, muy rápidamente y con fuerza.
• Cierre las palancas de protección de la caja de bornes del cable de CA solo con el
pulgar.
• No agarre la caja de bornes entera del cable de CA.
• No meta los dedos por debajo de las palancas de protección.
12. Conecte PE, N, L1, L2 y L3 según la leyenda a la caja de bornes para el cable de CA y
presione la palanca de protección hacia abajo. La orientación del campo rotatorio de L1, L2
y L3 es irrelevante.
13. Asegúrese de que todos los conductores estén fijos.
14. Enrosque la tuerca de unión del racor
atornillado para cables.
