6.2.2
Vista interior

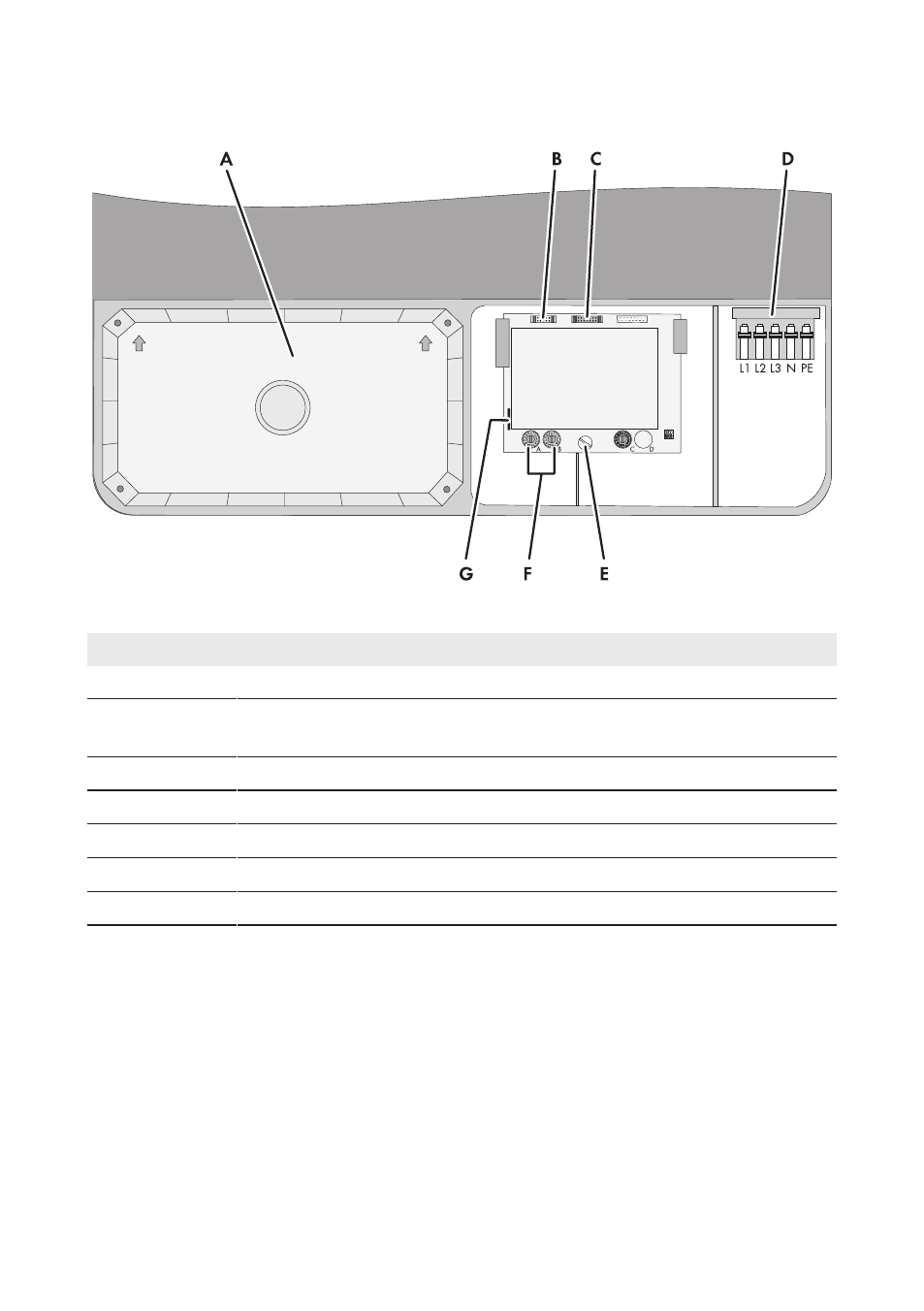

Imagen 7: Áreas de conexión del interior del inversor
Posición
Denominación
A
Cubierta de protección de CC
B
Hembrilla para la conexión del relé multifunción o del SMA Power Control
Module
C
Hembrilla para conectar la interfaz de comunicación
D
Caja de bornes para conectar el cable de CA
E
Tornillo para soltar y fijar la placa de comunicaciones
F
Interruptores giratorios A y B para ajustar el registro de datos nacionales
G
Ranura para la tarjeta SD (para trabajos técnicos)
6.3
Conexión de CA
6.3.1
Requisitos para la conexión de CA
Requisitos para el cableado:
☐ Diámetro exterior: 14 mm … 25 mm
☐ Sección del conductor:6 mm² … 16 mm²
☐ Sección del conductor máxima con virola: 10 mm²
