☐ Longitud máxima del cable entre dos integrantes de la red con latiguillo: 50 m
☐ Longitud máxima del cable entre dos integrantes de la red con cable de instalación: 100 m
☐ Resistente a los rayos UV para aplicaciones exteriores
Procedimiento:
1.
Peligro de muerte por descarga eléctrica
• Si el inversor ya está en funcionamiento, desconéctelo de la tensión (consulte el
capítulo 10, página 57).
2. Si utiliza un cable de red que puede confeccionar el propio usuario, prepare el conectador
de enchufe RJ45 y conéctelo al cable de red (consulte la documentación del conectador de
enchufe).
3. Suelte la tuerca de unión del racor atornillado para cables de la conexión de red en la
cubierta de conexión.
4. Pase el cable de red a través de la tuerca de unión.
5. Retire la boquilla de paso del racor atornillado para cables.
6. Retire un tapón obturador de la boquilla de paso.

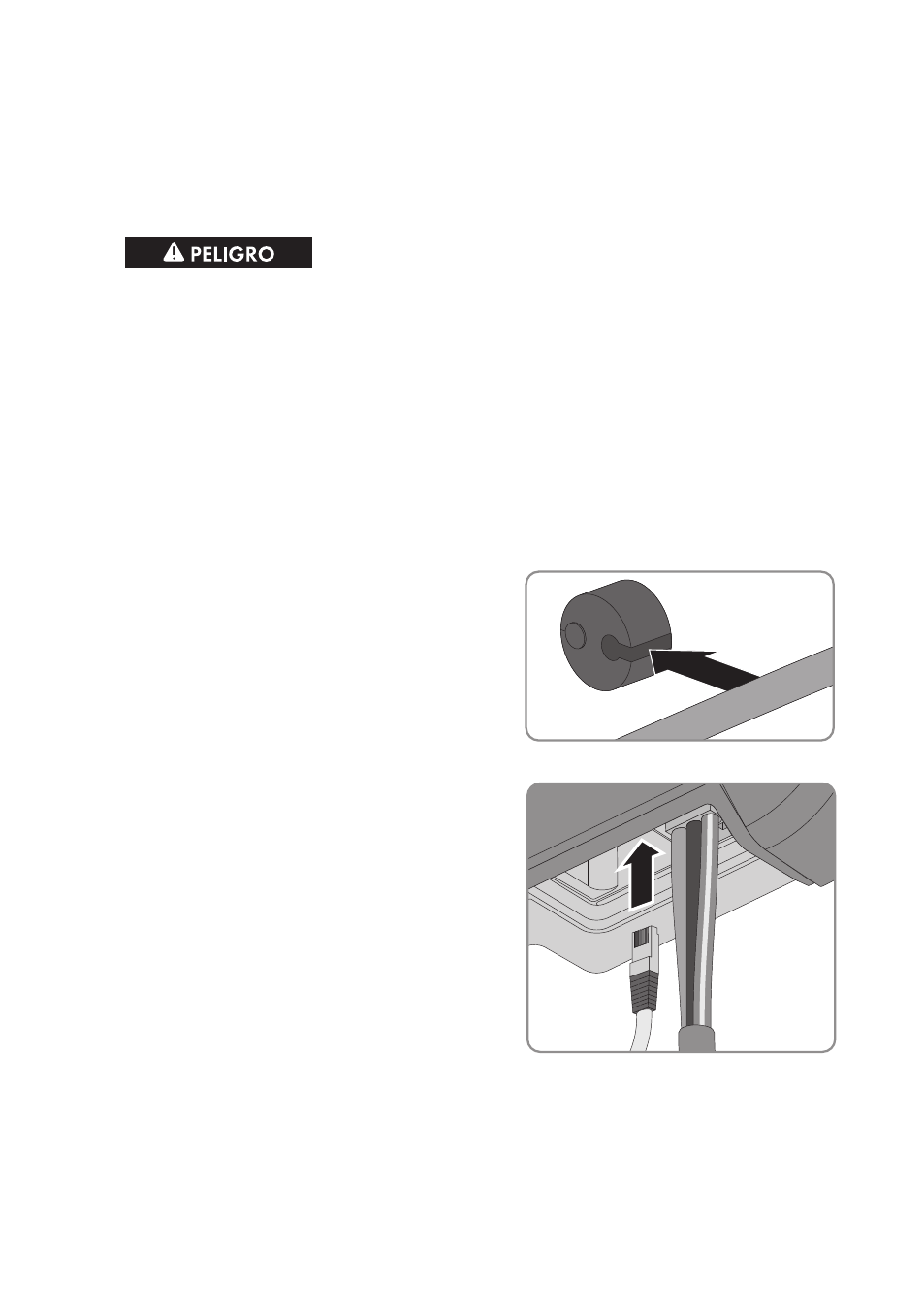

7. Pase el cable de red por la muesca lateral de la
boquilla.
8. Pase el cable de red por el racor atornillado.
9. Inserte el conector de red en el conector hembra
del inversor hasta que quede encajado.
10. Asegúrese de que el conector de red esté fijo tirando ligeramente del cable.
