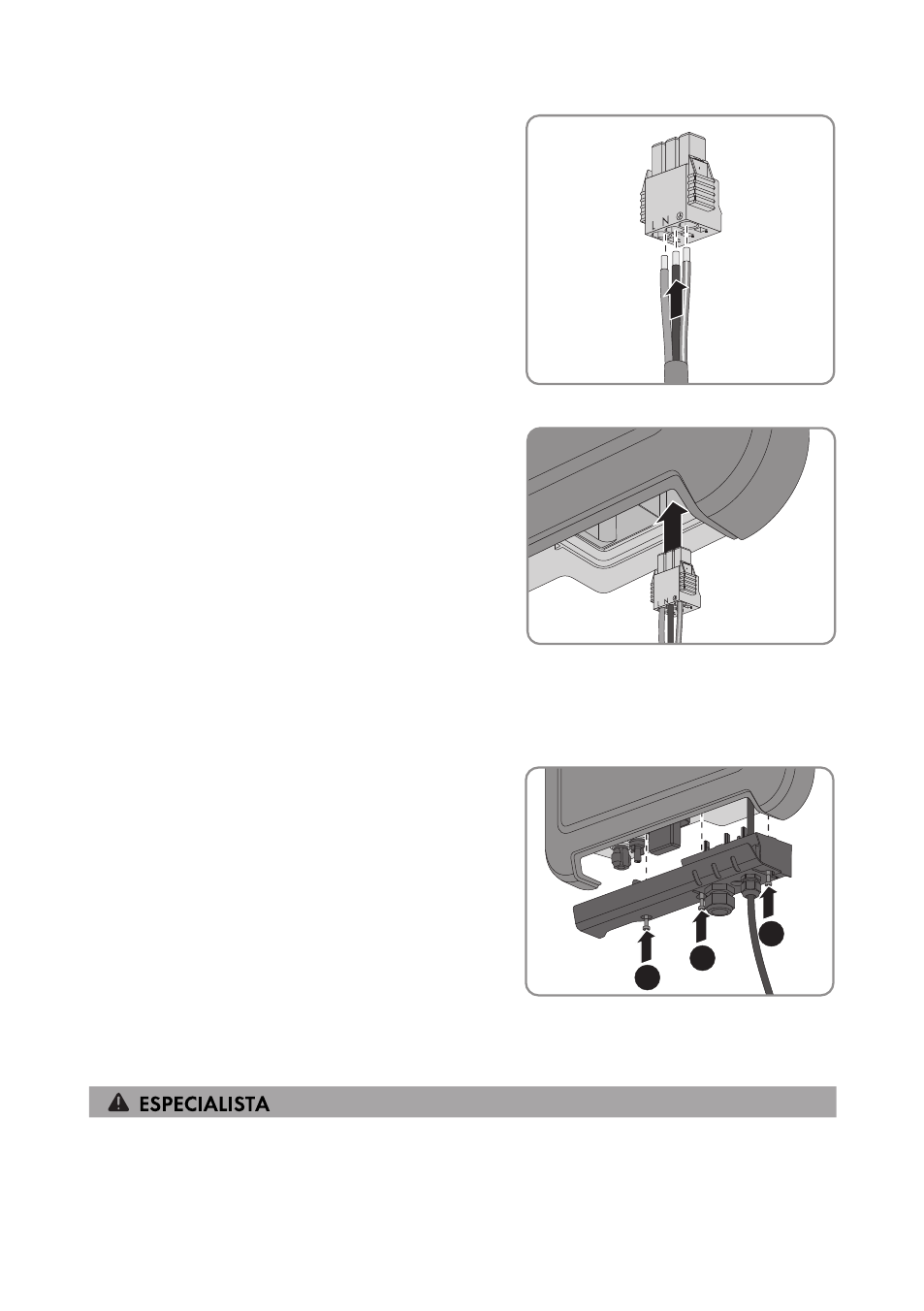

8. Conecte L, N y el conductor de protección
conforme a la rotulación de la caja de bornes
del conectador de enchufe de CA suministrado.
Asegúrese de que los conductores estén
totalmente metidos en el borne, hasta el
aislamiento.
Consejo: Para desmontar los conductores,
introduzca un destornillador plano (hoja: 3 mm)
en las aberturas angulares que hay detrás de
ellos.
9. Asegúrese de que todos los conductores estén fijos.
10. Inserte el conectador de enchufe de CA en el
conector hembra del inversor hasta que quede
encajado.
11. Compruebe si el conectador de enchufe de CA está fijo tirando ligeramente de él.
12. Apriete un poco la tuerca de unión.
13. Si quiere integrar el inversor en una red local a través de ethernet, conecte ahora el inversor
(consulte el capítulo 6.4, página 30).
14. Fije la cubierta de conexión al inversor con los
tres tornillos y un destornillador Torx (TX20) (par
de apriete: 3,5 Nm).
1
2
3
15. Apriete a mano la tuerca de unión.
6.3.3 Conexión de toma a tierra adicional
Si en el lugar de montaje es necesaria una toma a tierra adicional o una conexión equipotencial,
puede conectar al inversor una toma a tierra adicional. De esta forma evitará las corrientes de
contacto si falla el conductor de protección en la conexión para el cable de CA.
