6.2
Vista general del área de conexión
C
D
A
B
H
G
F
E

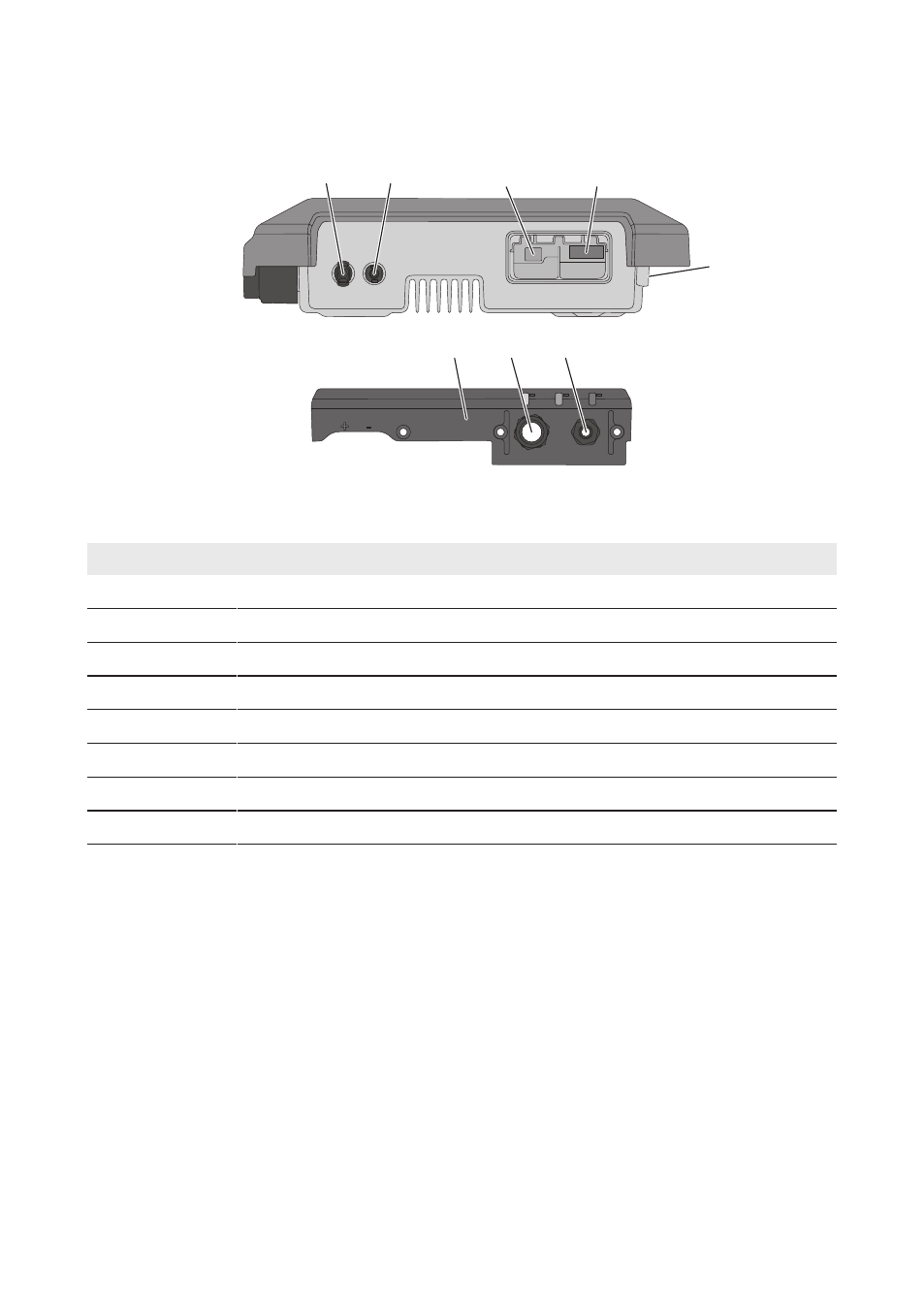

Imagen 6: Áreas de conexión y aberturas en la carcasa en la parte inferior del inversor
Posición
Denominación
A
Conectador de enchufe de CC positivo
B
Conectador de enchufe de CC negativo
C
Conector hembra RJ45 para el cable de red
D
Conector hembra para el conectador de enchufe de CA
E
Conexión del terminal de toma a tierra para una toma a tierra adicional
F
Racor atornillado para el cable de CA
G
Racor atornillado con tapón obturador para el cable de red
H
Cubierta de conexión
6.3
Conexión de CA
6.3.1
Requisitos para la conexión de CA
Requisitos del cableado:
☐ Diámetro exterior: 5 mm … 13 mm
☐ Sección del conductor: 1,5 mm² … 4 mm²
☐ Longitud de pelado: 15 mm
