394 Test y ejecución del programa
15.1 Gráficos

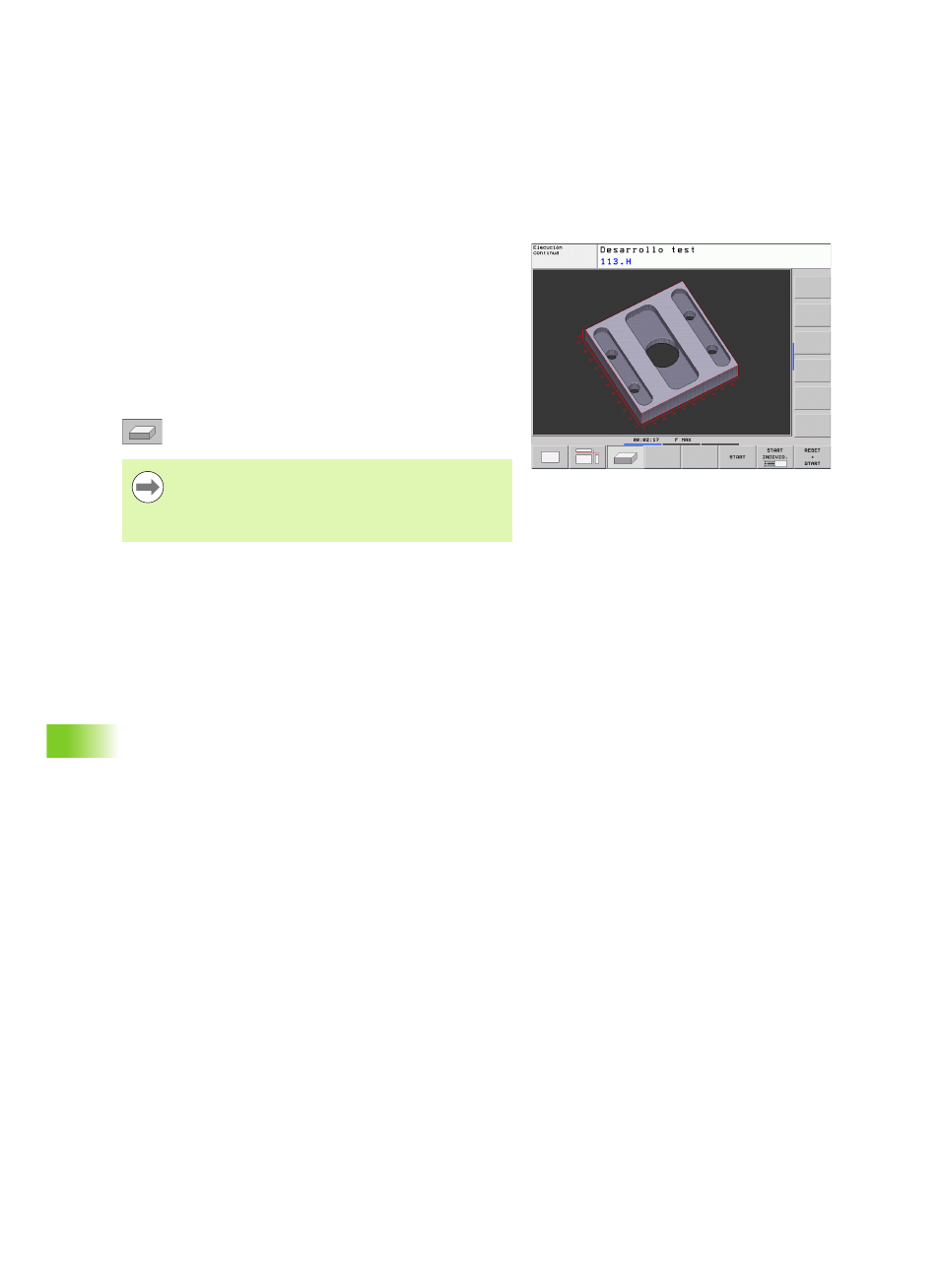

Representación 3D
El TNC muestra la pieza en el espacio.
Es posible girar la representación 3D mediante softkeys alrededor del
eje vertical e inclinarlo alrededor del eje horizontal. Si tiene un ratón
conectado al TNC, también puede ejecutar esta función pulsando el
botón derecho del ratón.
Los contornos de la pieza en bruto para iniciar la simulación gráfica se
representan mediante un marco.
En el modo de funcionamiento test del programa están disponibles las
funciones para la ampliación de una sección, Véase "Ampliación de
una sección" en pág. 396.
U Seleccionar la representación 3D con esta softkey.
La velocidad del gráfico 3D depende de la longitud de las
cuchillas (columna LCUTS de la tabla de herramientas). Si
LCUTS
está definido con 0 (ajuste básico), entonces la
simulación cuenta con una longitud de corte indefinida, lo
que conlleva a un alto tiempo de cálculo.
