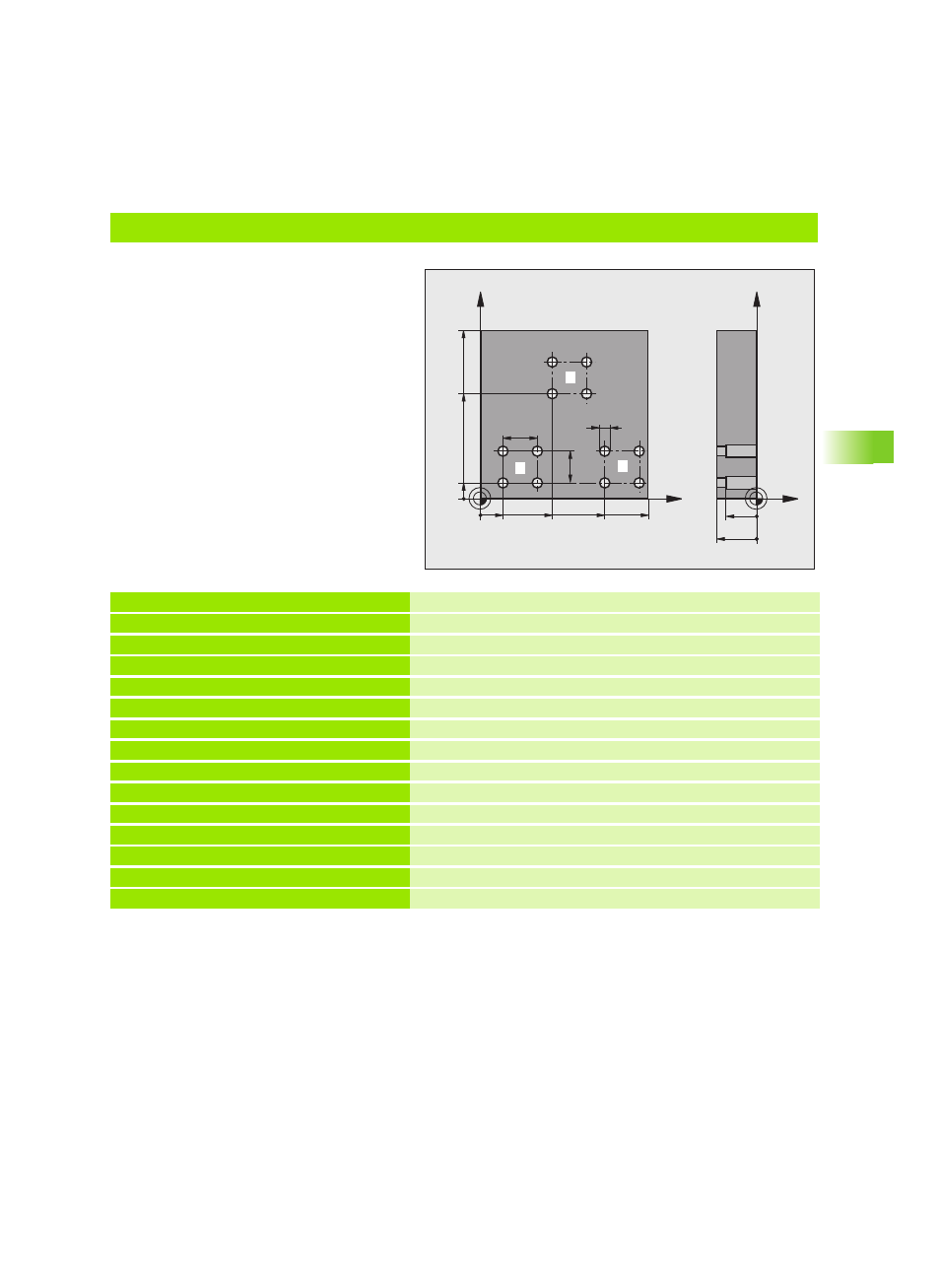

Ejemplo: Grupo de taladros con varias herramientas
Desarrollo del programa
„ Programación de los ciclos de mecanizado en el
programa principal
„ Llamada a la figura de taladros completa
(subprograma 1)
„ Llegada al grupo de taladros del subprograma 1,
llamada al grupo de taladros (subprograma 2)
„ Programar una sola vez el grupo de taladros
en el subprograma 2
%UP2 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S5000 * Llamada a la hta. Broca de centraje
N40 G00 G40 G90 Z+250 * Retirar la herramienta
N50 G200 TALADRAR Definición del ciclo Centraje
Q200=2 ;DISTANCIA DE SEGURIDAD
Q201=-3 ;PROFUNDIDAD
Q206=250 ;PROFUNDIDAD DE PASO F
Q202=3 ;PROFUNDIDAD DE PASO
Q210=0 ;TPO. ESPERA ENCIMA
Q203=+0 ;COORDENADAS SUPERFICIE
Q204=10 ;2ª DISTANCIA DE SEGUR.
Q211=0.2 ;TIEMPO DE ESPERA ABAJO
N60 L1,0 * Llamada al subprograma 1 para la figura completa de taladros
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
1
2
3
