HEIDENHAIN TNC 620 155
5.3 Cor
rección de la her
ramienta

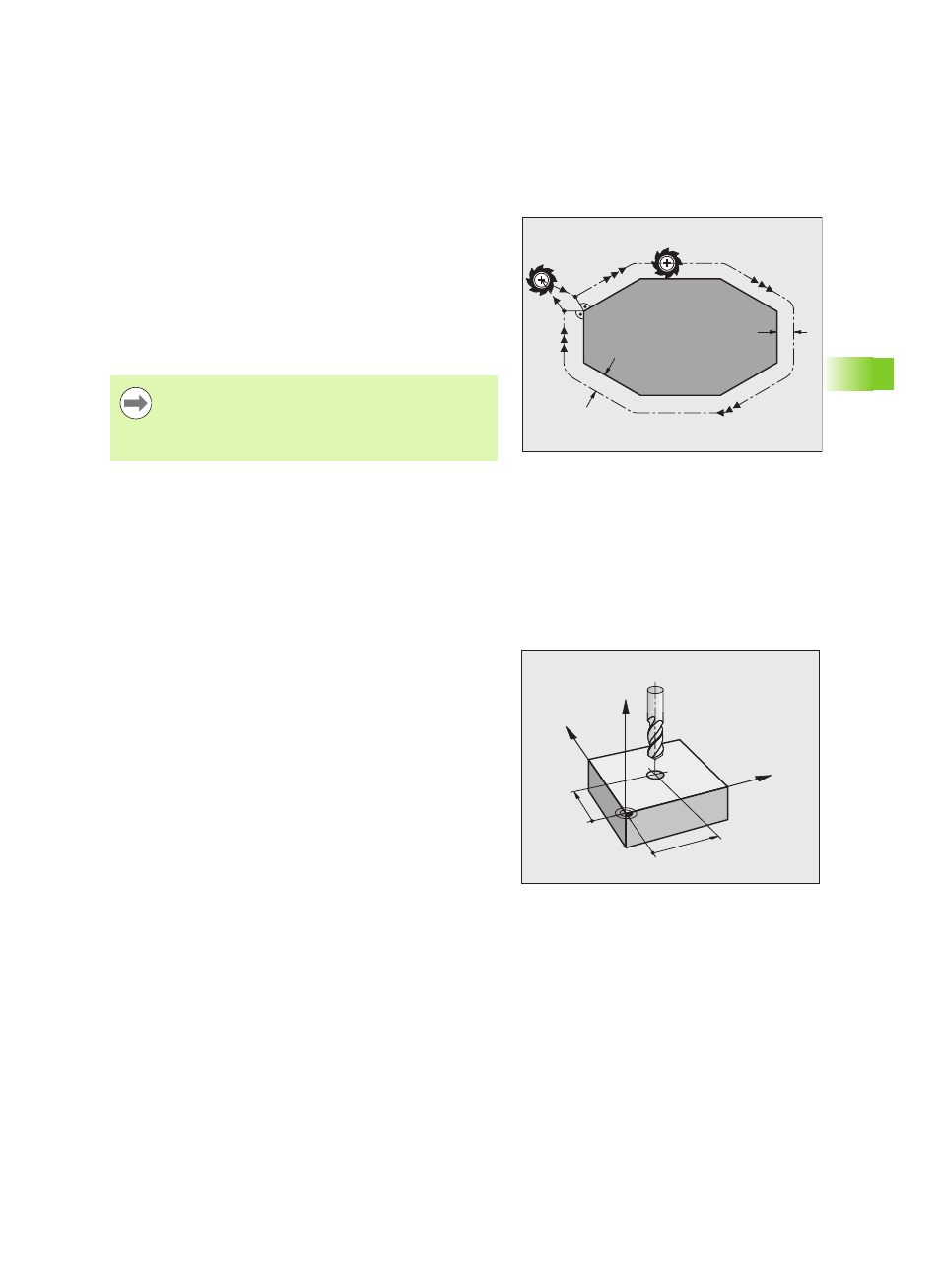

Corrección del radio de la herramienta
La frase del programa para el movimiento de la herramienta contiene
„ G41 ó G42 para una corrección del radio
„ G43 ó G44, para una corrección del radio en un desplazamiento
paralelo al eje
„ G40 , cuando no se quiere realizar ninguna corrección de radio
La corrección de radio actua en cuanto se llama a una herramienta y
se desplaza en el plano de mecanizado con G41 o G42.
En la corrección del radio el TNC tiene en cuenta los valores delta tanto
de la frase T, como de la tabla de herramientas:
Valor de corrección = R + DR
TOOL CALL
+ DR
TAB
con
Movimientos de trayectoria sin corrección de radio: G40
El punto central de la herramienta se desplaza en el plano de
mecanizado sobre la trayectoria programada, o bien sobre las
coordenadas programadas.
Empleo: Taladros, posicionamientos previos.
R
R
G40
G41
El TNC elimina la corrección de radio cuando:
„ se programa una frase lineal con G40
„ se programa un PGM CALL
„ se selecciona un nuevo programa con PGM MGT
R : Radio de la herramienta R desde la frase G99 o
desde la tabla de herramientas
DR
TOOL CALL
: Sobremedida DR para el radio de una frase T (no se
tiene en cuenta en la visualización de posiciones)
DR
TAB:
Sobremedida DR para el radio de una tabla de htas.
Y
X
Z
X
Y
