12.8 Fijar el punt
o de r
e
fe
re
ncia con palpador 3D

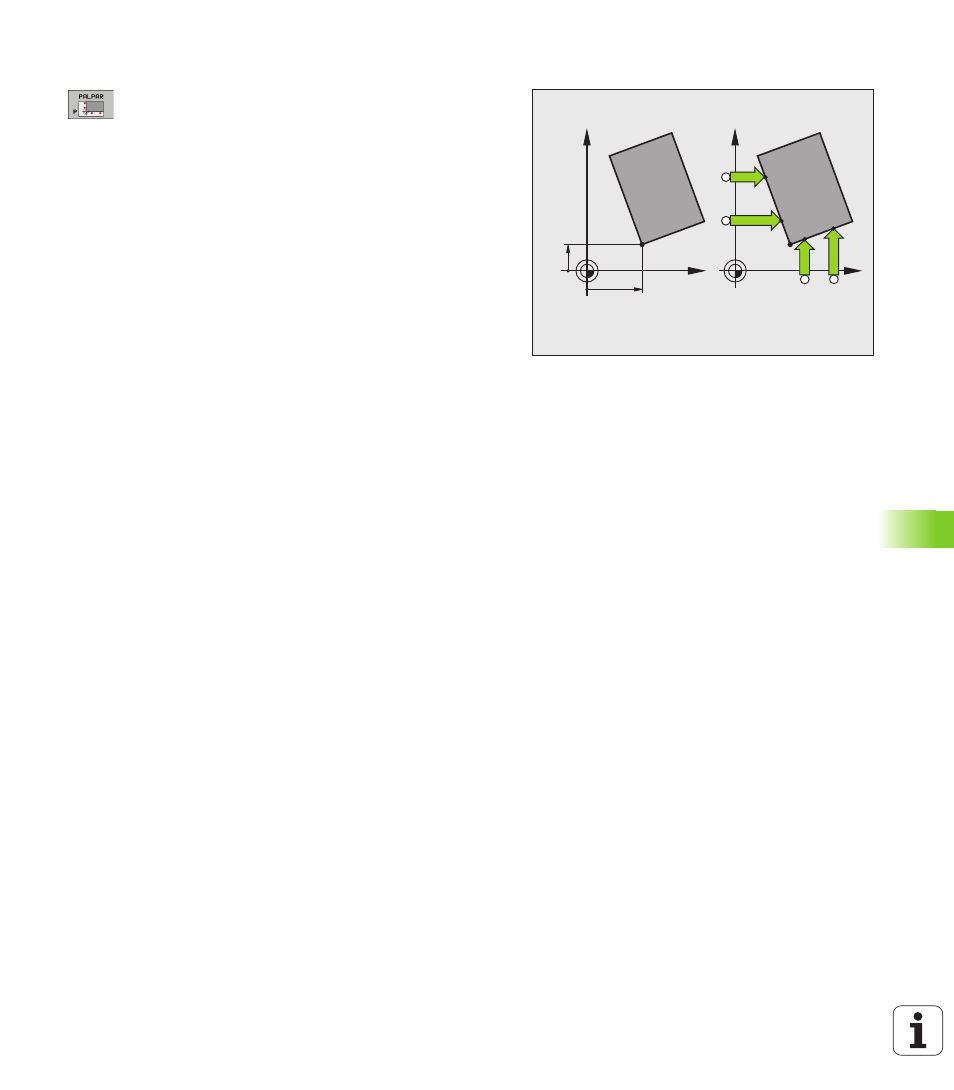

Esquina como punto de referencia
U Seleccionar la función de palpación: pulsar la softkey
PALPAR P
U Posicionar el palpador cerca del 2º punto de palpación
sobre la misma arista
U Seleccionar la dirección de palpación: mediante
softkey
U Palpación: accionar el pulsador externo de arranque
START
U Posicionar el palpador cerca del 2º punto de palpación
sobre la misma arista
U Palpación: accionar el pulsador externo de arranque
START
U Posicionar el palpador cerca del 2º punto de palpación
sobre la misma arista
U Seleccionar la dirección de palpación: mediante
softkey
U Palpación: accionar el pulsador externo de arranque
START
U Posicionar el palpador cerca del 2º punto de palpación
sobre la misma arista
U Palpación: accionar el pulsador externo de arranque
START
U Punto de referencia : introducir las dos coordenadas
del punto de ref. en la ventana del menú y aceptar con
la softkey FIJAR PTO. REF., o Véase "Escribir los
valores de la medición de los ciclos de palpación en
una tabla de presets" en pág. 332)
U Finalizar la función de palpación: Pulsar la tecla END
P
X=?
Y=?
X
Y
P
X
Y
