12.8 Fijar el punto de referencia con
palpador 3D
Resumen
Las funciones para la fijación del punto de referencia en la pieza
orientada, se seleccionan con las siguientes softkeys:

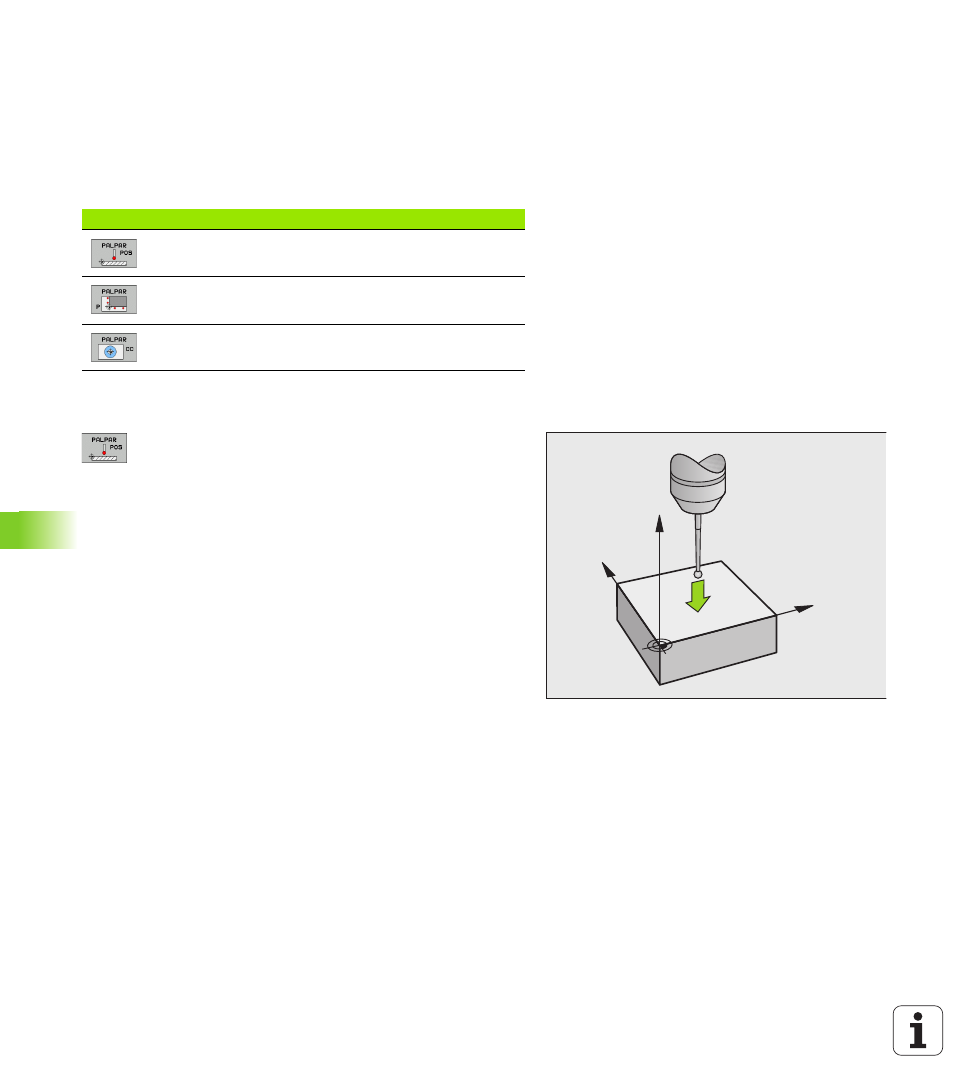

Fijar el punto de referencia en cualquier eje
U Seleccionar la función de palpación: pulsar la softkey
PALPAR POS
U Posicionar el palpador cerca del punto de palpación
U Seleccionar simultáneamente la dirección de
palpación y el eje para los cuales se ha fijado el punto
de referencia, p.ej. palpar Z en dirección Z-:
seleccionar mediante softkey
U Palpación: accionar el pulsador externo de arranque
START
U Punto de referencia : Introducir coordenada teórica,
aceptar con la softkey FIJAR PTO. REF., Véase
"Escribir los valores de la medición de los ciclos de
palpación en una tabla de puntos cero" en pág. 331
U Finalizar la función de palpación: pulsar la softkey END
Softkey Función Página
Fijar el punto de referencia en
cualquier eje con Página 338
Fijación de la esquina como punto de
referencia Página 339
Fijar punto central círculo como punto
de referencia Página 340
