.2 La función PLANE: inclinación del plano de mecanizado (opción de
so
ft
w
a
re
1)
Parámetros de introducción

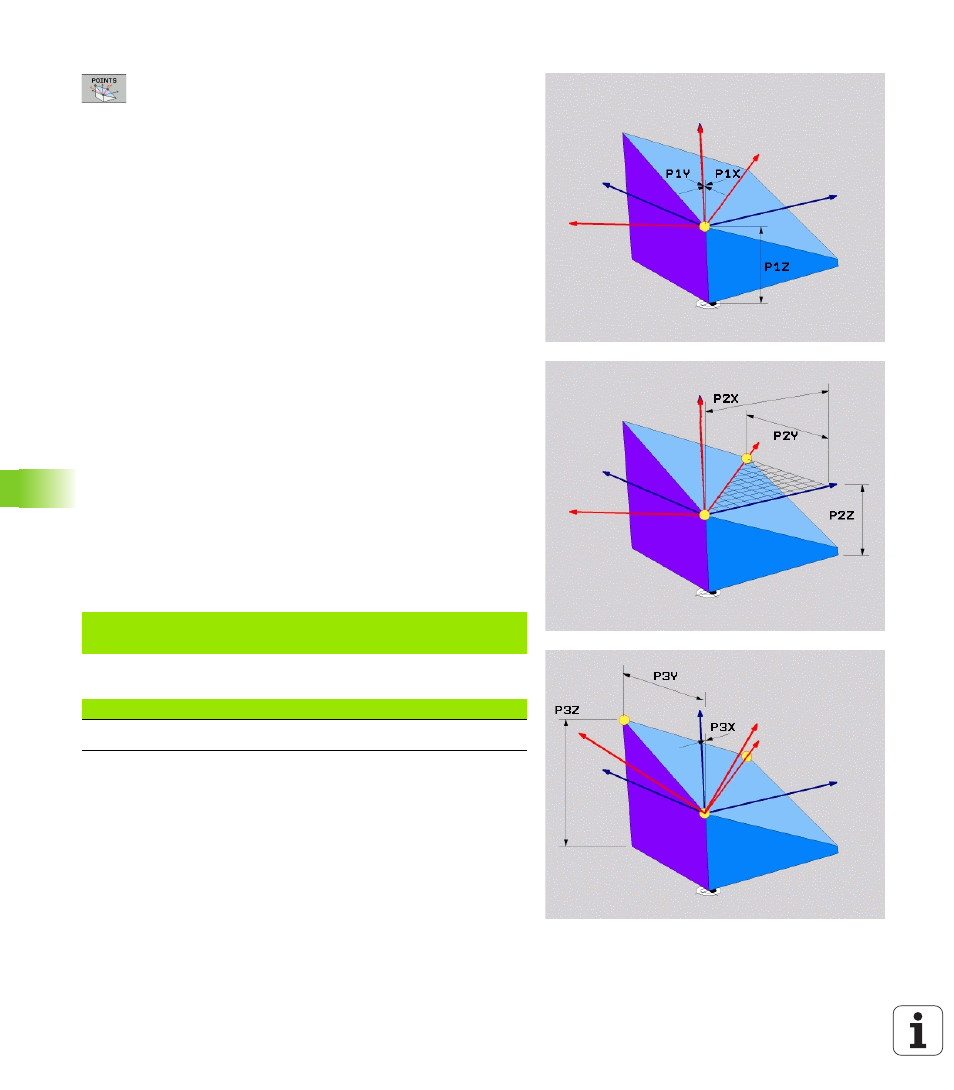

U ¿Coordenada X 1er. punto del plano? : coordenada X
P1X del 1er. punto del plano (ver figura superior
derecha)
U ¿Coordenada Y 1er. punto del plano? : coordenada Y
P1Y del 1er. punto del plano (ver figura superior
derecha
U ¿Coordenada Z 1er. punto del plano? : coordenada Z
P1Z del 1er. punto del plano (ver figura superior
derecha)
U ¿Coordenada X 2º punto del plano? : coordenada X
P2X del 2º punto del plano (ver figura centro derecha)
U ¿Coordenada Y 2º punto del plano? : coordenada Y
P2Y del 2º punto del plano (ver figura centro derecha)
U ¿Coordenada Z 2º punto del plano? : coordenada Z
P2Z del 2º punto del plano (ver figura centro derecha)
U ¿Coordenada X 3er. punto del plano? : coordenada X
P3X del 3er. punto del plano (ver figura abajo derecha)
U ¿Coordenada Y 3er. punto del plano? : coordenada Y
P3Y del 3er. punto del plano (ver figura inferior
derecha)
U ¿Coordenada Z 3er. punto del plano? : coordenada Z
P3Z del 3er. punto del plano (ver figura inferior
derecha)
U Continuar con las propiedades de la posición Ver
“Determinar el comportamiento de posicionamiento
de la función PLANE” en pág. 302
Frase NC
Abreviaturas utilizadas
5 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20
P3X+0 P3Y+41 P3Z+32.5 .....
Abreviatura Significado
POINTS Inglés points = puntos
