338 Programación: Funciones especiales
1
1
.3 Supervisión de los medios de sujeción (opción de sof
tw
a
re
DCM)
Parametrizar los medios de sujeción:

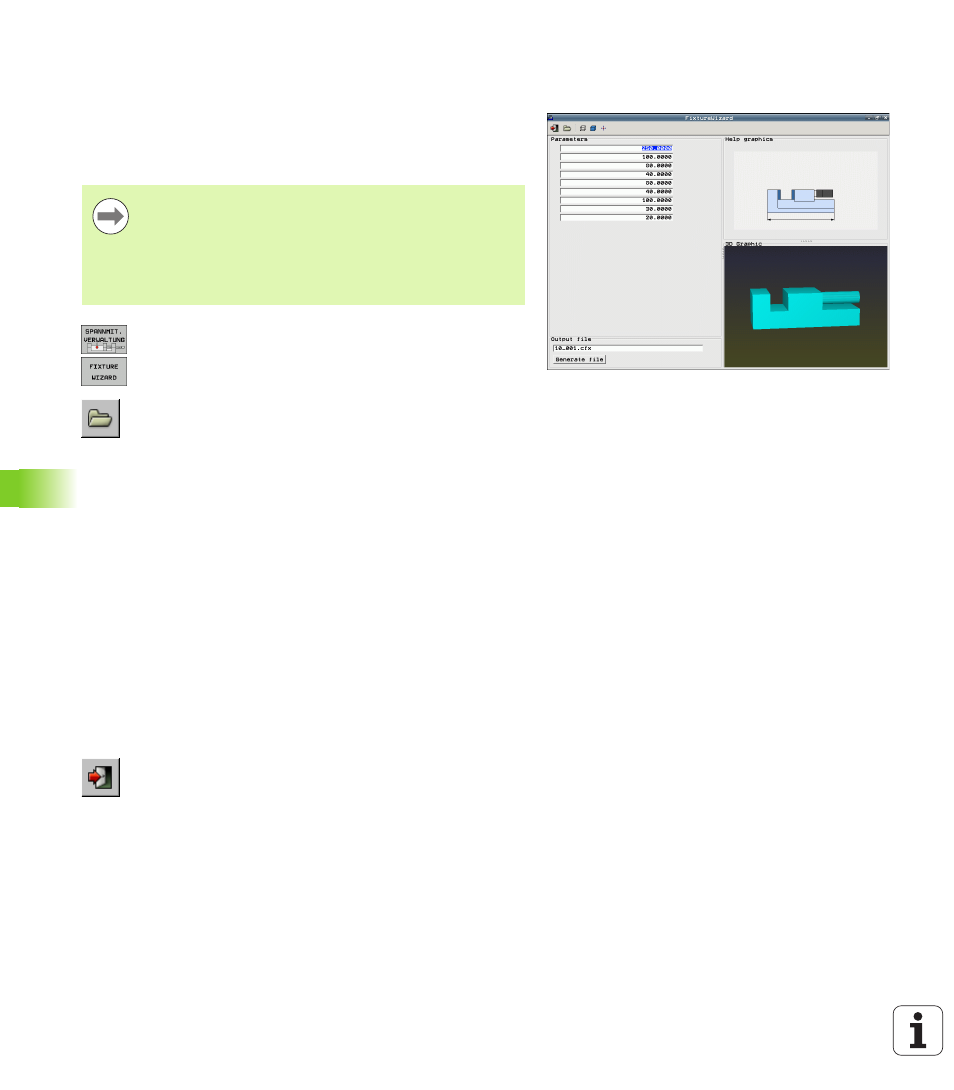

FixtureWizard
Con FixtureWizard se puede generar un medio de sujeción con
dimensiones eactas a partir de una plantilla de medios de sujeción. En
su página web, HEIDENHAIN ofrece plantillas para medios de
sujeción, también puede solicitarlas del fabricante de su máquina.
U Activar la gestión de medios de sujeción
U Iniciar FixtureWizard: el TNC muestra el menú para el
parametrizado de las plantillas de medios de sujeción
U Seleccionar medio de sujeción: el TNC muestra la
ventana para la selección de una plantilla de medios
de sujeción (ficheros con la extensión CFT)
U Con el ratón, seleccionar la plantilla de medios de
sujeción que se desea parametrizar, confirmar con la
tecla Abrir
U Introducir todos los parámetros indicados en la
ventana a la izquierda, mover el puntero con las teclas
de flecha al siguiente campo de entrada. Después de
la introducción de los valores, el TNC en la ventana
derecha inferior modificará la vista 3D del medio de
sujeción. Si es disponible, el TNC en la ventana
superior derecha mostrará una imagen auxiliar con la
presentación gráfica del parámetro del medio de
sujeción a introducir.
U En el campo Fichero destino introducir un nombre
del medio de sujeción parametrizado y confirmarlo
con el botón Crear fichero. La indicación de la
extención del fichero (CFX para medios de sujeción
parametrizados) no es necesario.
U Terminar FixtureWizard
Antes de iniciar FixtureWizard se debe copiar la plantilla de
medios de sujeción que se desea parametrizar al TNC.
Alternativamente, FixtureWizard también es disponible
como herramienta de PC separado si no quiere
parametrizar sus medios de sujeción directamente en su
sistema de control.
