260 Programación: Parámetros-Q
9.2 F
a
milias de funciones - P
a
rámetr
os Q en v
e
z de v
a
lor
e
s numér
icos
9.2 Familias de funciones -
Parámetros Q en vez de
valores numéricos
Aplicación
Con la función paramétrica Q D0: ASIGNACION a los parámetros Q se
les puede asignar valores numéricos. Entonces en el programa de
mecanizado se fija un parámetro Q en vez de un valor numérico.
Ejemplo de frases NC
Con las familias de funciones se programan p.ej. como parámetros Q
las dimensiones de una pieza.
Para la programación de los distintos tipos de funciones, se le asigna
a cada uno de estos parámetros un valor numérico correspondiente.
Ejemplo

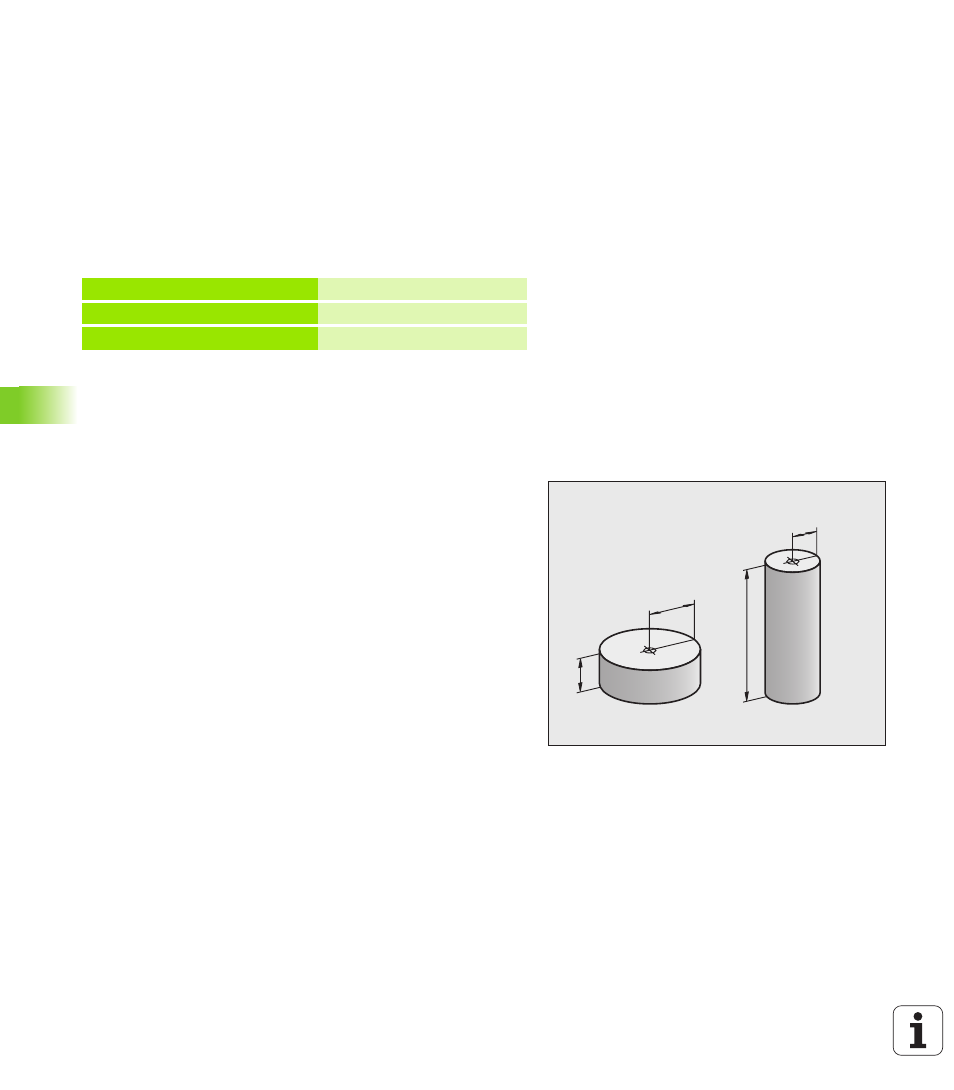

Cilindro con parámetros Q
N150 D00 Q10 P01 +25 * Asignación
... Q10 tiene el valor 25
N250 G00 X +Q10 * corresponde a G00 X +25
Z1
Q1
Q2
Z2
Q1
Q2
Radio del cilindro R = Q1
Altura del cilindro H = Q2
Cilindro Z1 Q1 = +30
Q2 = +10
Cilindro Z2 Q1 = +10
Q2 = +50
