HEIDENHAIN iTNC 530 183
5.3 Cor
rección de la her
ramienta

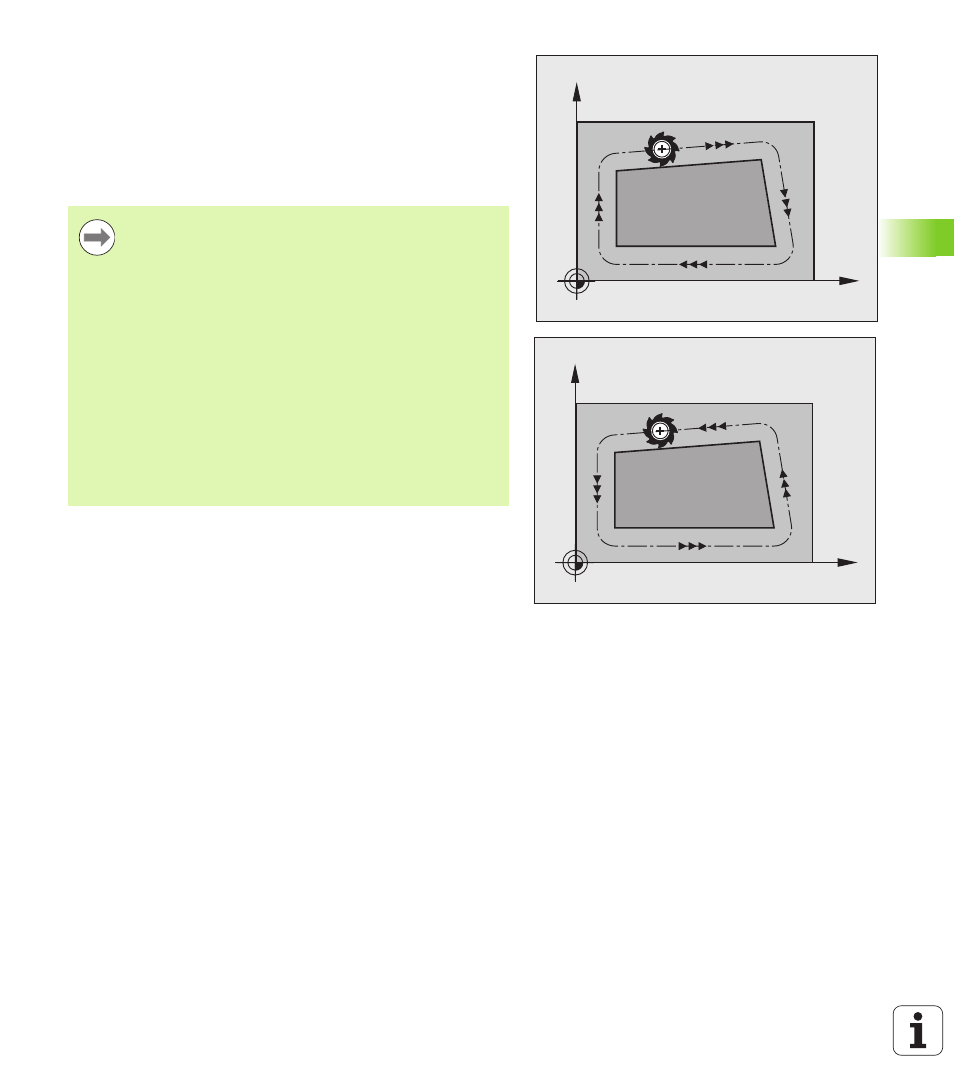

Movimientos de trayectoria con corrección de radio: G42 y G41
En este caso el centro de la herramienta queda separado del contorno
a la distancia del radio de dicha herramienta. "Derecha" e "izquierda"
indican la posición de la herramienta en el sentido de desplazamiento
a lo largo del contorno de la pieza. Véase las figuras.
X
Y
G41
X
Y
G42
G43 La herramienta se desplaza por la derecha del contorno
G42 La herramienta se desplaza por la izquierda del contorno
Entre dos frases de programa con diferente corrección de
radio G43 y G42, debe programarse por lo menos una frase
sin corrección de radio (es decir con G40).
El TNC activará la corrección de radio al final de la frase en
la cual se programó por primera vez la corrección.
También se puede activar la corrección del radio para los
ejes auxiliares del plano de mecanizado. Los ejes
auxiliares deben programarse también en las siguientes
frases, ya que de lo contrario el TNC realiza de nuevo la
corrección de radio en el eje principal.
En la primera corrección de radio G42/G41 y con G40, el
TNC posiciona la herramienta siempre
perpendicularmente en el punto inicial o final. La
herramienta se posiciona delante del primer punto del
contorno o detrás del último punto del contorno para no
dañar al mismo.
