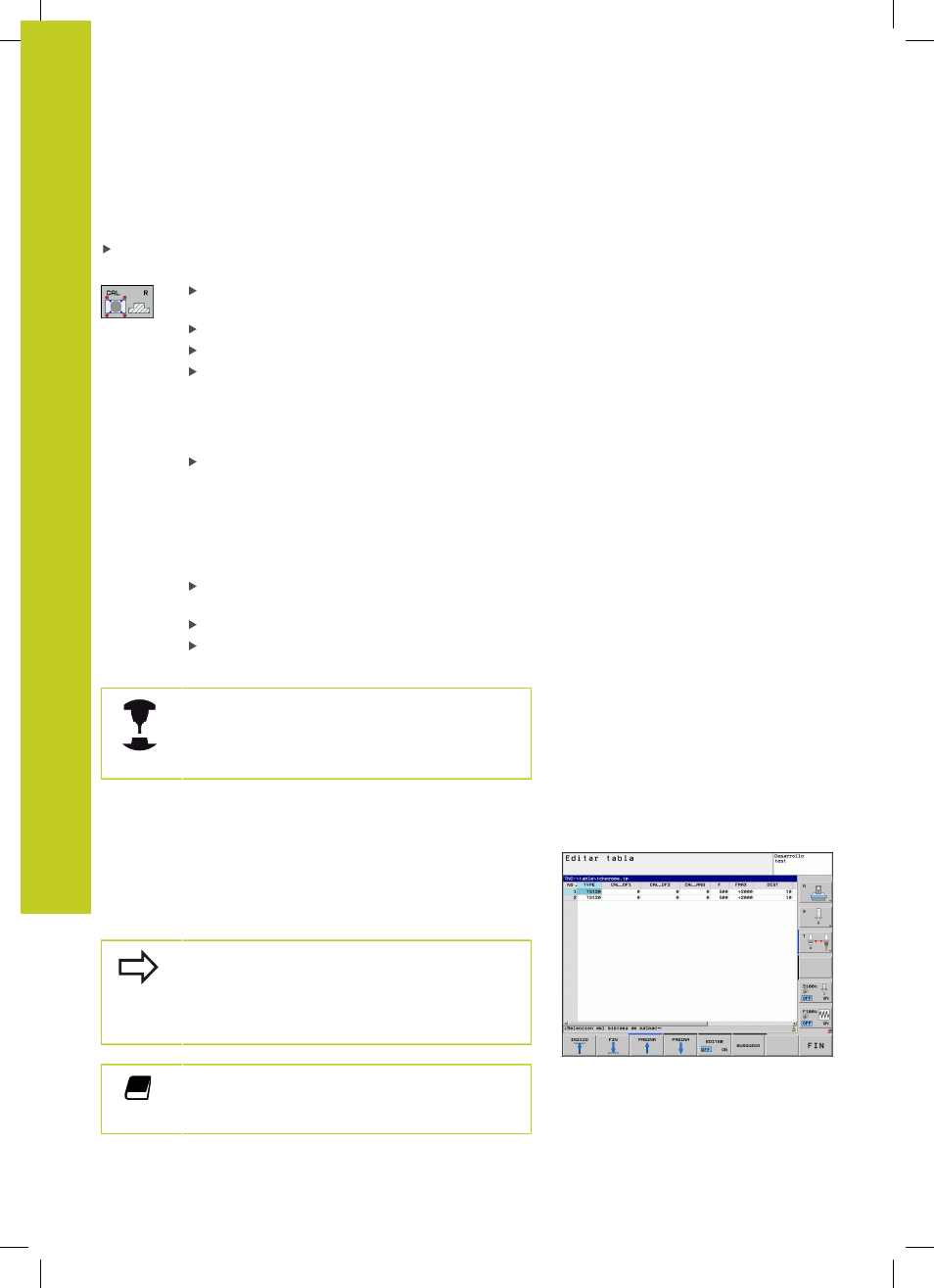

Funcionamiento manual y ajuste
12.6 Calibración del palpador 3D
12
372
TNC 320 | Modo de empleo Programación DIN/ISO | 1/2014
Proceder al calibrado manual con un vástago o mandril de
calibración como se indica a continuación:
En modo de funcionamiento manual, posicionar la bola de
palpación centrada empleando para ello el mandril de calibración
Seleccionar función de calibración: Softkey CAL.
PULSAR R
Introducir diámetro de la isla
Introducción de una distancia de seguridad
Nueva cal. ángulo del cabezal: Ángulo del cabezal
con el que se realiza la calibración. Por defecto,
el TNC emplea el valor CAL_ANG de la tabla del
palpador. Si se cambia el valor, el TNC almacena el
valor al calibrar en la tabla del palpador.
Palpación: accionar el pulsador externo de
arranque START. El palpador 3D palpa, en una
rutina de palpación automática, todos los puntos
necesario y calcula el radio activo de la bola de
palpación. Si es posible realizar una medición
compensada, el TNC calcula la desviación del
centro
Comprobar los resultados (dado el caso cambiar
valores)
Pulsar la Softkey OK para incorporar los valores
Pulsar la Softkey FIN para finalizar la función de
calibración
Para determinar el desplazamiento de centros de la
bola de palpador, el TNC debe estar preparado por el
fabricante de la máquina.
Rogamos consulte el manual de la máquina.
Visualizar los valores de calibración
El TNC memoriza la longitud y el radio activos del palpador en la
tabla de la herramienta. El TNC memoriza el desvío del centro del
palpador en la tabla del mismo, en las columnas
CAL_OF1 (eje
principal) y CAL_OF2 (eje auxiliar). Los valores memorizados se
visualizan pulsando la softkey Tabla del palpador.
Cuando utilice el palpador, preste atención a la
hora de activar el número de herramienta correcto,
independientemente de si quiere ejecutar el ciclo de
palpación en modo de funcionamiento Automático o
en modo de funcionamiento Manual.
Encontrará más información sobre la tabla de
palpadores en el Modo de Empleo Programación de
ciclos.
