Aproximación y salida del contorno 6.3
6
TNC 320 | Modo de empleo Programación DIN/ISO | 1/2014
171
Punto final
Condiciones para seleccionar el punto final:
Que la herramienta se pueda aproximar sin colisionar
Que esté próximo al primer punto del contorno
Evitar dañar el contorno: El punto de partida óptimo se
encuentra en la prolongación de la trayectoria de la herramienta
para el mecanizado del último elemento del contorno.

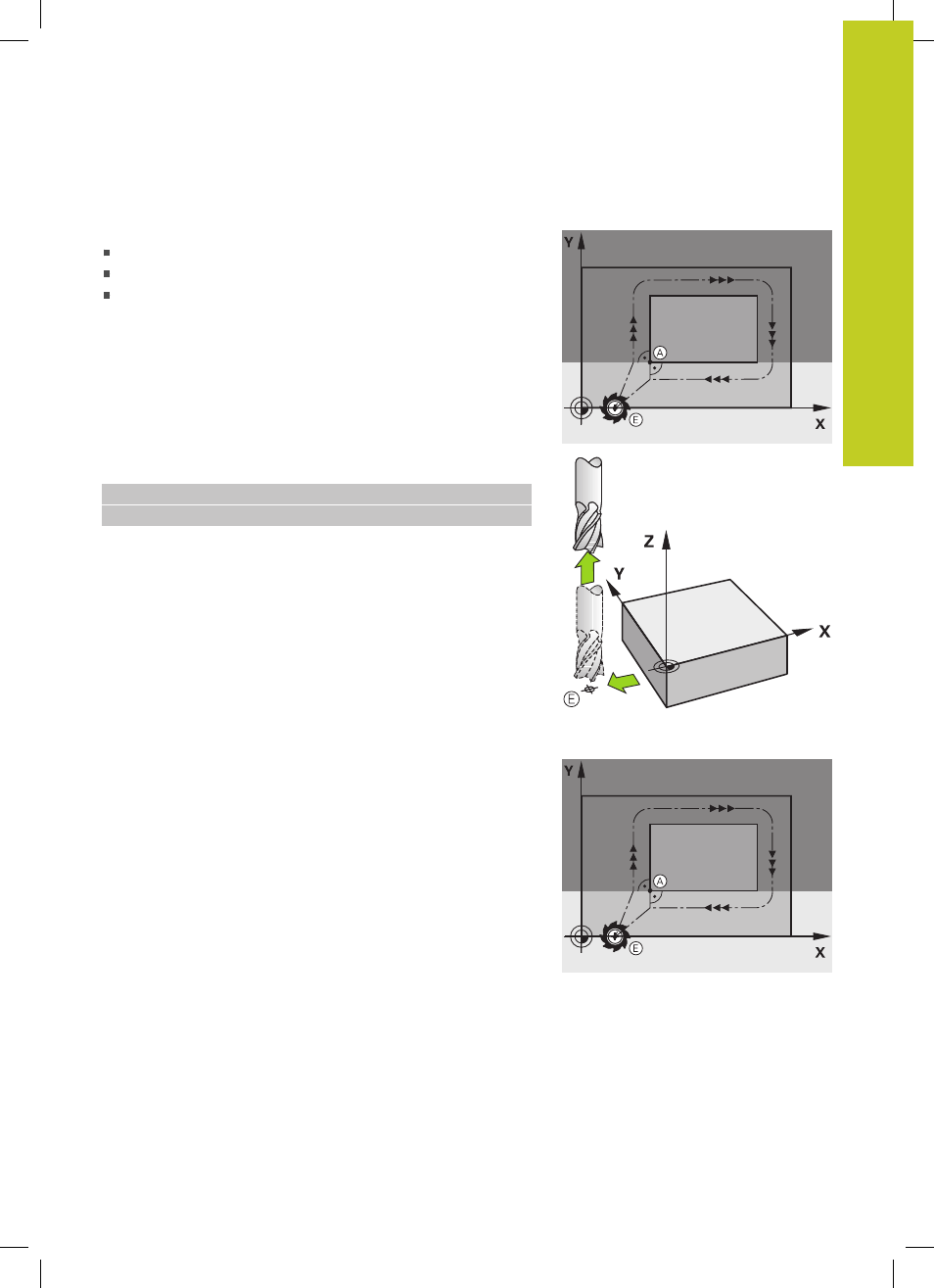

Ejemplo en la figura de arriba a la derecha:
si se determina el punto final en el margen gris oscuro, se daña el
contorno al aproximarse la hta. al punto final.
Abandonar el punto final en el eje del cabezal:
Para salir en el punto final, se programa el eje de la herramienta por
separado. Véase fig. a la dcha. en el centro.
Bloques NC
N50 G00 G40 X+60 Y+70 *
N60 Z+250 *
Punto inicial y punto final comunes
Para un punto inicial y un punto final comunes, no se programa la
corrección de radio.
Evitar dañar el contorno: El punto de partida óptimo se encuentra
entre las prolongaciones de la trayectoria de la herramienta para el
mecanizado del primer elemento del contorno.
Ejemplo en la figura de arriba a la derecha:
si se determina el punto final en el margen sombreado, el contorno
se daña al aproximarse la hta. al primer punto del contorno.
