Principios básicos
7

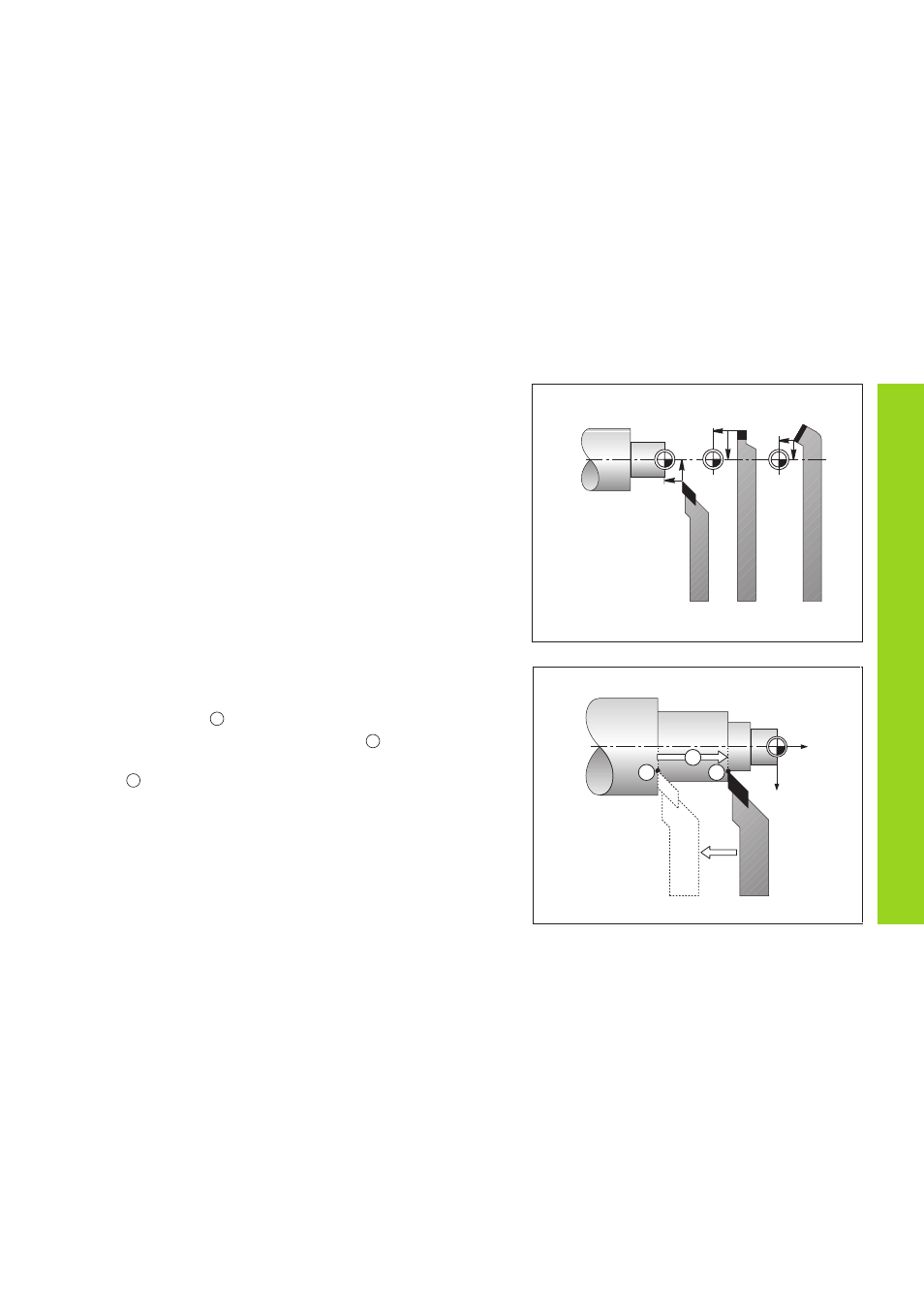

Posición nominal, posición real y recorrido restante
Las posiciones a las que se desplaza cada vez la herramienta, se llaman
posiciones nominales ( S ); la posición en la que se encuentra la
herramienta actualmente se llama posición real ( I ).
El recorrido de la posición nominal a la posición real es el recorrido
restante ( R ).
Signos del recorrido restante
La posición nominal en el desplazamiento con visualización del recorrido
restante se convierte en"punto de referencia relativo" (valor de
visualización 0). El recorrido restante tiene por lo tanto signo negativo
cuando se desplaza en dirección positiva del eje y signo positivo cuando
se desplaza en dirección negativa del eje.
Puntos de referencia de la hta. (correcciones de la herramienta)
El visualizador de cotas ND debe visualizar la posición absoluta
independientemente de la longitud y la forma de la herramienta. Por
ello, es preciso calcular e introducir los datos de la herramienta ("fijar").
Para ello "se roza" con la cuchilla de la herramienta y se introduce el
correspondiente valor visualizado en el visualizador.
En el visualizador de cotas ND se pueden fijar los datos de la
herramienta para un total de hasta 99 herramientas. Cuando se ha fijado
el punto de referencia absoluto de una nueva pieza, todos los datos de
la herramienta (= puntos de referencia relativos) se refieren al nuevo
punto de referencia de la pieza.
I S
Z
X
R
T1 T2 T3
