Fijación del punto de referencia
•¡Si desea memorizar los ptos. de referencia contra fallos en la
red, antes deberá haber sobrepasado los mismos!
• Fijando el punto de referencia en el eje X , el valor a introducir
dependerá de si se ha seleccionado la visualización del radio o
del diámetro!
En los visualizadores de cotas ND 930/ND 970 se puede introducir un
punto de referencia absoluto de la pieza y datos para 99 herramientas
(puntos de referencia relativos).
Fijación del punto de referencia absoluto de la pieza
Si se fija un punto de referencia absoluto de la pieza, todos los datos de
la herramienta se refieren a dicho punto de referencia nuevo de la pieza.

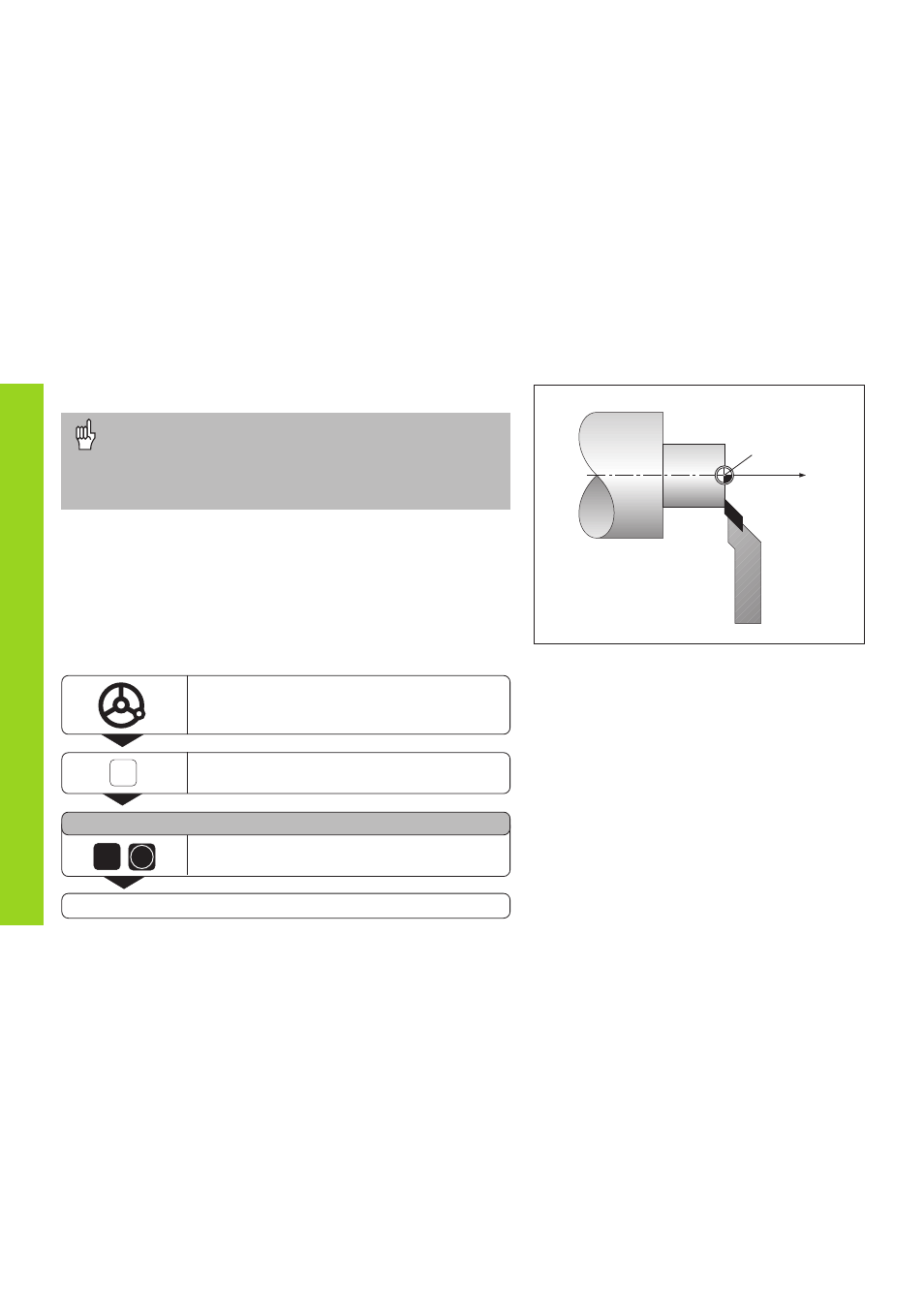

P. ej. Rozar la superficie de la pieza.
Seleccionar el eje, p.ej. Z.
PUNTO DE REF. Z =
Introducir la posición del extremo de la hta., p.ej.
0 mm, confirmar la introducción
Si es preciso se introducen otros ejes de la misma forma.
ENT
0
Fijaci
ó
n del punto de referencia
Z
Z=0
