12
Selección de la visualización del radio o del diámetro
El visualizador de cotas ND puede visualizar posiciones en el eje
transversal como valores del diámetro o del radio. Normalmente las
piezas giratorias se acotan con el diámetro. Sin embargo en el
mecanizado se aproxima la herramienta en el eje transversal según el
valor del radio.

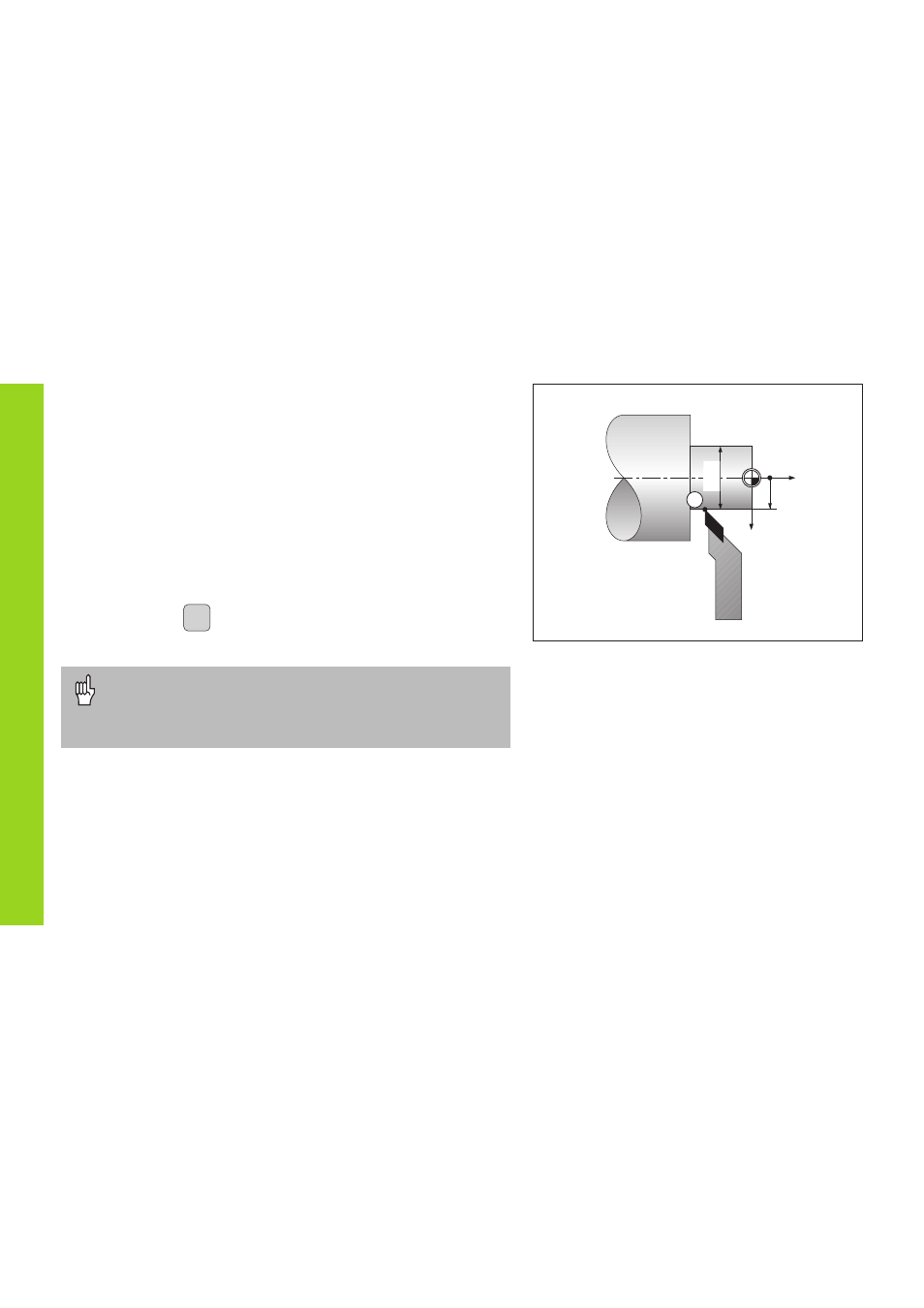

Ejemplo: Posición de la visualización del radio  X = 20 mm
Posic. de la visualización del diámetro
 X = 40 mm
Conmutación de la visualización:
➤Pulsar la tecla R
x
Cuando el visualizador ND visualiza el radio para el eje X, se ilu-
mina en la visualización de estados R
X
. Si está seleccionada la
visualización del diámetro se borra R
X
de la visualización de
estados.
Selecci
ó
n de la visualizaci
ó
n del radio o del di
á
metro
20
Z
1
X
¯40
