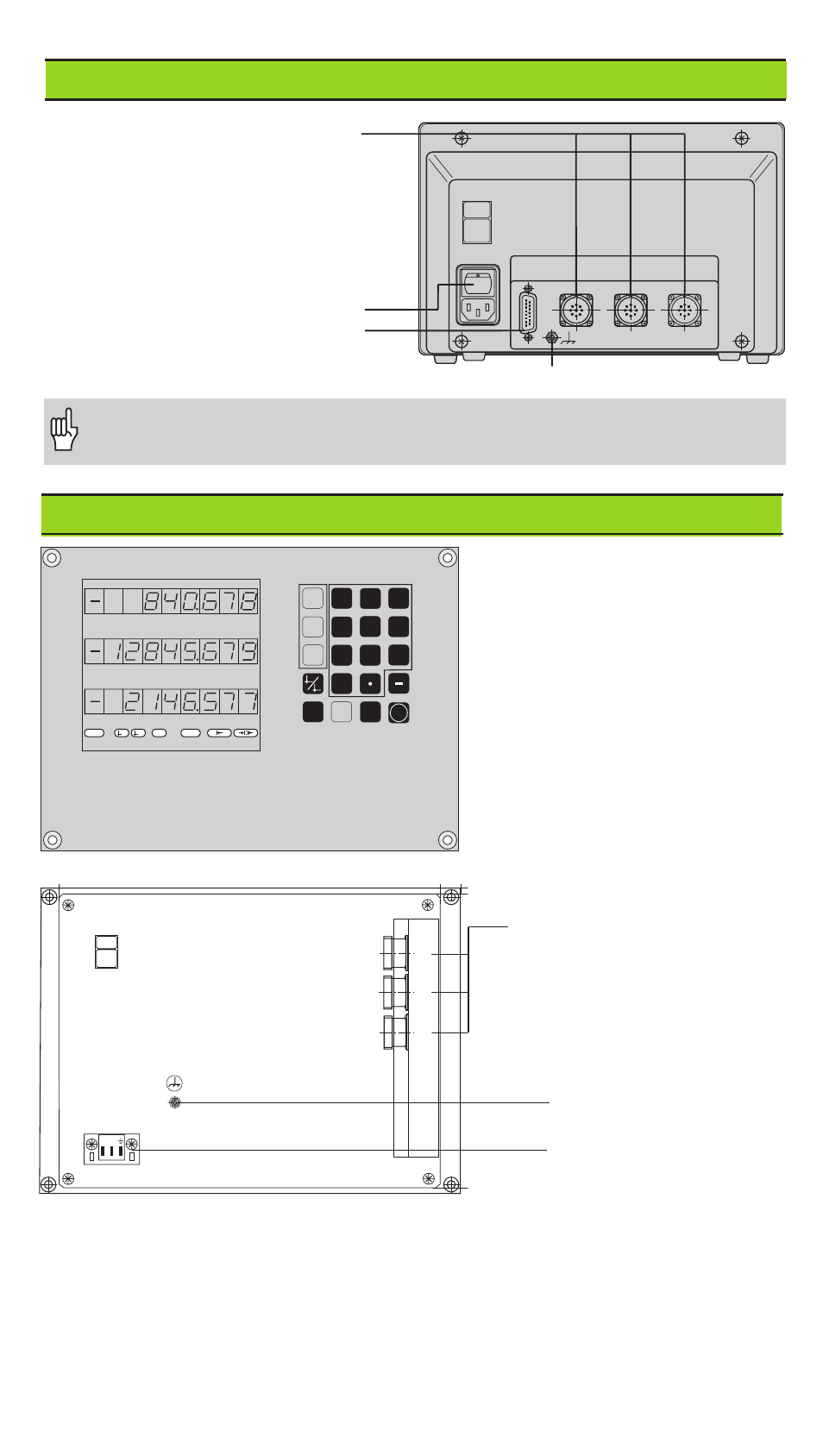

ND 520/ND560: vista posterior
X 2 X 1 X 3 X 10
Interruptor
Entradas para sistemas lineales de medida
HEIDENHAIN (ND 520: 2, ND 560: 3)
con señales de salida sinusoidales
(7µA
pp
a 16 µA
pp
),
longitud máxima del cable 30 m,
frecuencia de entrada máxima 100 kHz
Conexión del palpador de aristas
Toma a tierra
NDP 560: vista frontal y posterior
Los conectores X1, X2, X3 y X10 cumplen la norma "Separación de red"
EN 50 178
MOD
0
Y
X
HEIDENHAIN
3
6 5 4
2 1
ENT
8 7 9
Z
REF 1 2
CL SPEC
FCT
1
2
in. SCL
Dimensiones de montaje:
Sección de la placa frontal en [mm]
259+0,5 ·198,5+0,5
Profundidad de montaje mín. 140 mm
PGM
XXXX
L1 N
X51
X1
X2
X3
Entradas X1 a X3 para sistemas
lineales de medida HEIDENHAIN
con señales de salida
sinusoidales (véase arriba)
Interruptor
Toma a tierra
