Funciones para fijar el pto. de ref. con palpador de aristas
Con las funciones especiales (inglés. special functions) del visualizador de cotas, se
puede fijar con el palpador de aristas KT
palpador de aristas KT palpador de aristas KT palpador de aristas KT palpador de aristas KT de HEIDENHAIN una arista de la pieza o la
línea media entre dos aristas como punto de referencia. Los visualizadores tienen en
cuenta, al palpar, el diámetro del palpador de aristas, introducido en el parámetro
de funcionamiento P25.
¡Cuando se trabaja con un NDP 560 (el NDP 560 no
no no no no tiene conexión para palpador de
aristas) o se quiere utilizar las funciones especiales con una herramienta funciones especiales con una herramienta funciones especiales con una herramienta funciones especiales con una herramienta funciones especiales con una herramienta con un ND
520 o un ND 560, deberán tenerse en cuenta las siguientes indicaciones!

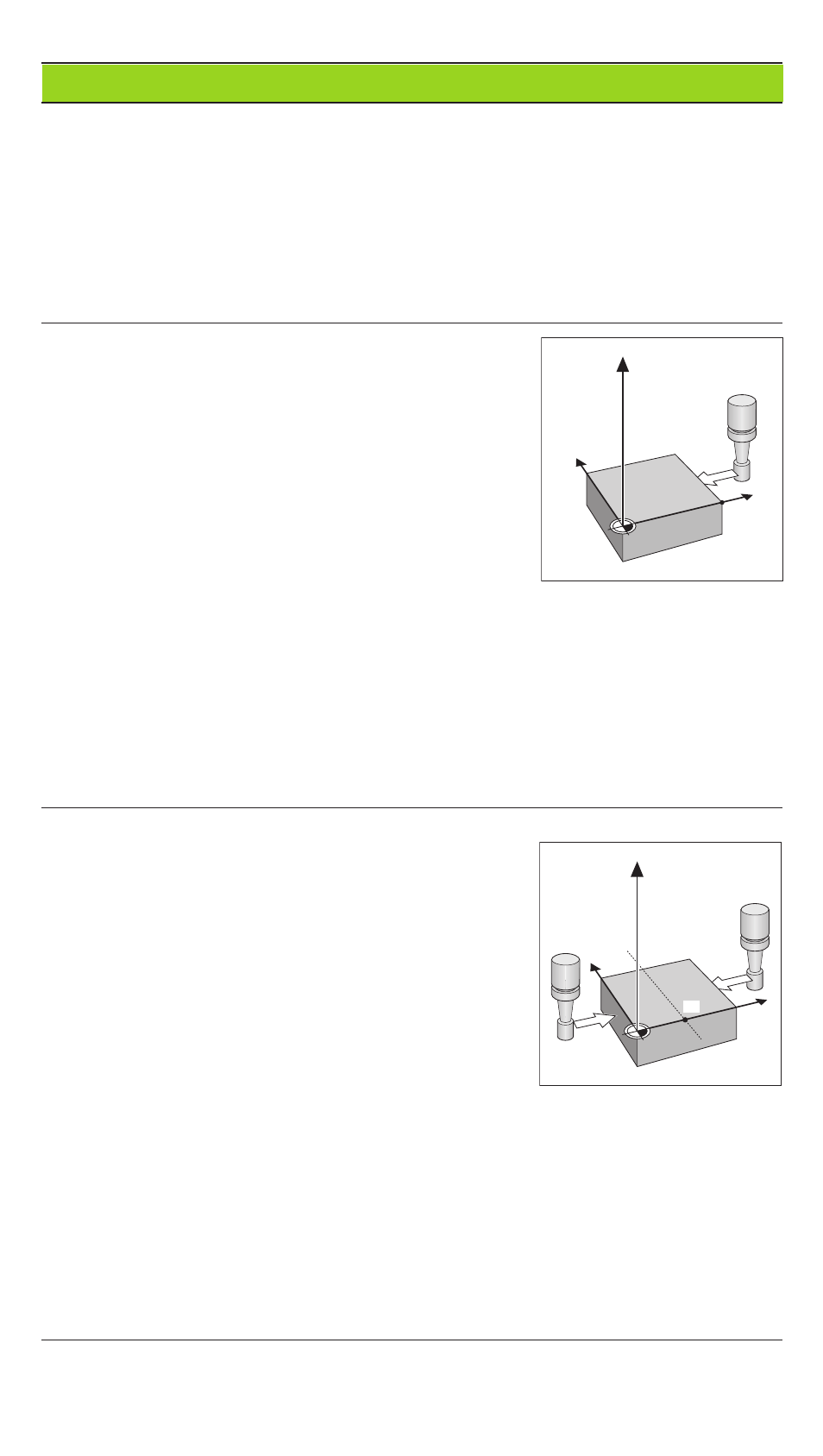

Fijar una arista de la pieza como línea de referencia
➤ Seleccionar el punto de referencia
➤ Pulsar una vez la tecla SPEC FCT.
El campo luminoso "Arista de la pieza como línea de
referencia" parpadea.
➤ Pulsar la tecla ENT.
El campo luminoso se enciende
➤ Seleccionar el eje de coordenadas,
sobre el que se desea desplazar la hta.
El eje de coord. seleccionado aparece más claro.
➤ Palpar la pieza con el palpador de aristas hasta que
se iluminen los pilotos del KT y el visualizador
indique la posición de la arista de la pieza.
➤ Introducir el nuevo valor de coordenadas para la arista
de la pieza que ha sido tocada.
➤ Pulsar la tecla ENT.
El visualizador fija la arista de la pieza al nuevo valor y visualiza la posición del
palpador de aristas, referida al nuevo punto de referencia.
La función finaliza automáticamente.
Fijar la línea media entre dos aristas de la pieza como línea de referencia
➤ Seleccionar el punto de referencia.
➤ Pulsar dos veces la tecla SPEC FCT.
El campo luminoso "Línea media como
línea de referencia" parpadea.
➤ Pulsar la tecla ENT.
El campo luminoso se enciende.
➤ Seleccionar el eje de coordenadas,
sobre el que se desplaza la herramienta.
El eje de coord. seleccionado aparece más claro.
➤ Palpar la pieza con el palpador de aristas, hasta que
se iluminen los pilotos del KT y el punto decimal
parpadee.
➤ Palpar la segunda arista de la pieza con el palpador de aristas, hasta que se
iluminen los pilotos del KT y el punto decimal parpadee.
➤ Introducir el nuevo valor de coordenadas para la línea media entre las dos
aristas de la pieza palpadas.
➤ Pulsar la tecla ENT.
El visualizador fija la línea media al nuevo valor y visualiza la posición del
palpador de aristas referida al nuevo punto de referencia.
La función finaliza automáticamente.
Funciones para interrumpir la fijación del punto de referencia
➤ El campo luminoso para la función parpadea: pulsar la tecla CL
➤ El campo luminoso para la función se enciende: pulsar la tecla SPEC FCT.....
Y
X
Z
X?
Arista de la pieza como línea de ref.
Y
X
Z
X?
Línea media como línea de ref.
