Tensión de alimentación y conexión a la red
Primario de la fuente de alimentación.
Margen de tensión 100 V a 240 V (– 15 % a + 10 %), frecuencia 48 Hz a 62 Hz,
Consumo de potencia ND520: 9 W, ND560 y NDP 560: 12 W,
Fusible F 1 A en el aparato.
Sección transversal mínima del cable de conexión a red: 0,75 mm
2
¡Para aumentar la seguridad del operario, conectar la toma a tierra de la
parte posterior de la carcasa con el punto común de tierra de la máquina!
(Sección transversal mínima 6 mm
2
)
Conexión a la red del ND 520 y ND 560
Los visualizadores de cotas ND 520 y ND 560 tienen en la parte posterior de la
carcasa un conector macho para un cable con conector de red.
Conexión a la red del NDP 560
El NDP 560 tiene en la parte posterior una
borna (X 51) para la conexión de la red.
Condiciones ambientales
Temperatura
Funcionam.: 0°C a + 45°C; almacenam. – 30°C a + 70°C
Humedad del aire
Media anual: F
rel
< 75 %; Máxima: F
rel, máx
< 90 %
Peso
2,5 kg
288 391 51 · SW 246 180 05 · 0.1 · 9/96 · H · Impreso en Alemania - Reservado el derecho a modificaciones

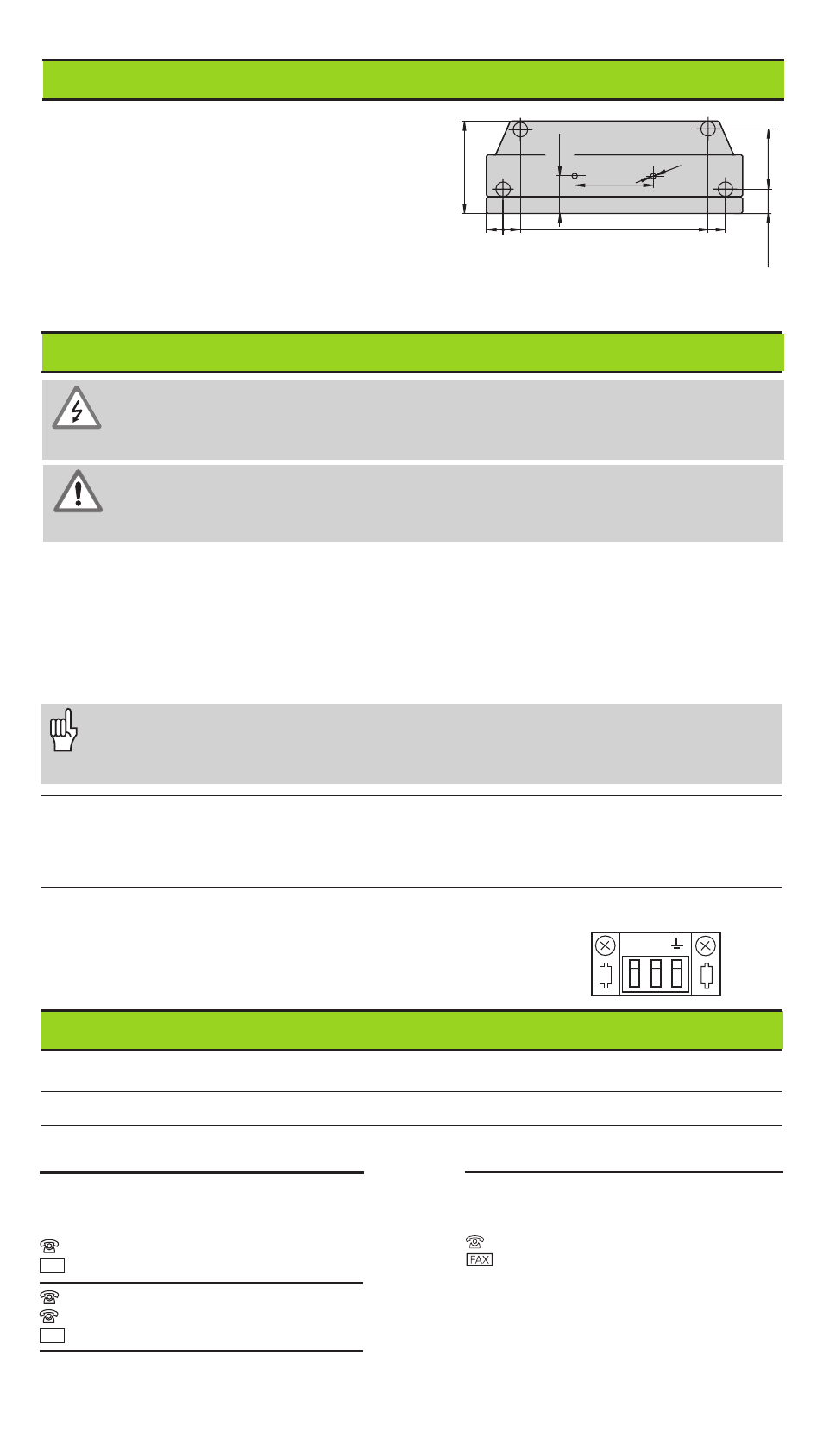

ND 520/ND 560: Colocación y sujeción
El visualizador se fija mediante tornillos
M4 al suelo o sobre un soporte bisagra de
HEIDENHAIN (Id.-Nr. 281 619 01).
56
±
0.2
2.204
±
.008"
93+2
3.66+.08"
29+0.5
1.14+.02"
20
.79"
0
21
±
0.2
1
±
.008"
209
±
0.2
8.228
±
.008"
230
±
0.2
9.055
±
.008"
92
3.622"
M4
43.3
1.704"
¡Peligro de descarga eléctrica!
¡Antes de abrir el aparato desconectar el enchufe!
¡Conectar el cable de tierra! ¡Este no debe interrumpirse nunca!
¡Peligro para componentes internos!
¡Unicamente introducir o extraer los conectores con el aparato desconectado!
¡Utilizar sólo fusibles originales como repuesto!
X 51
N
L1
