7

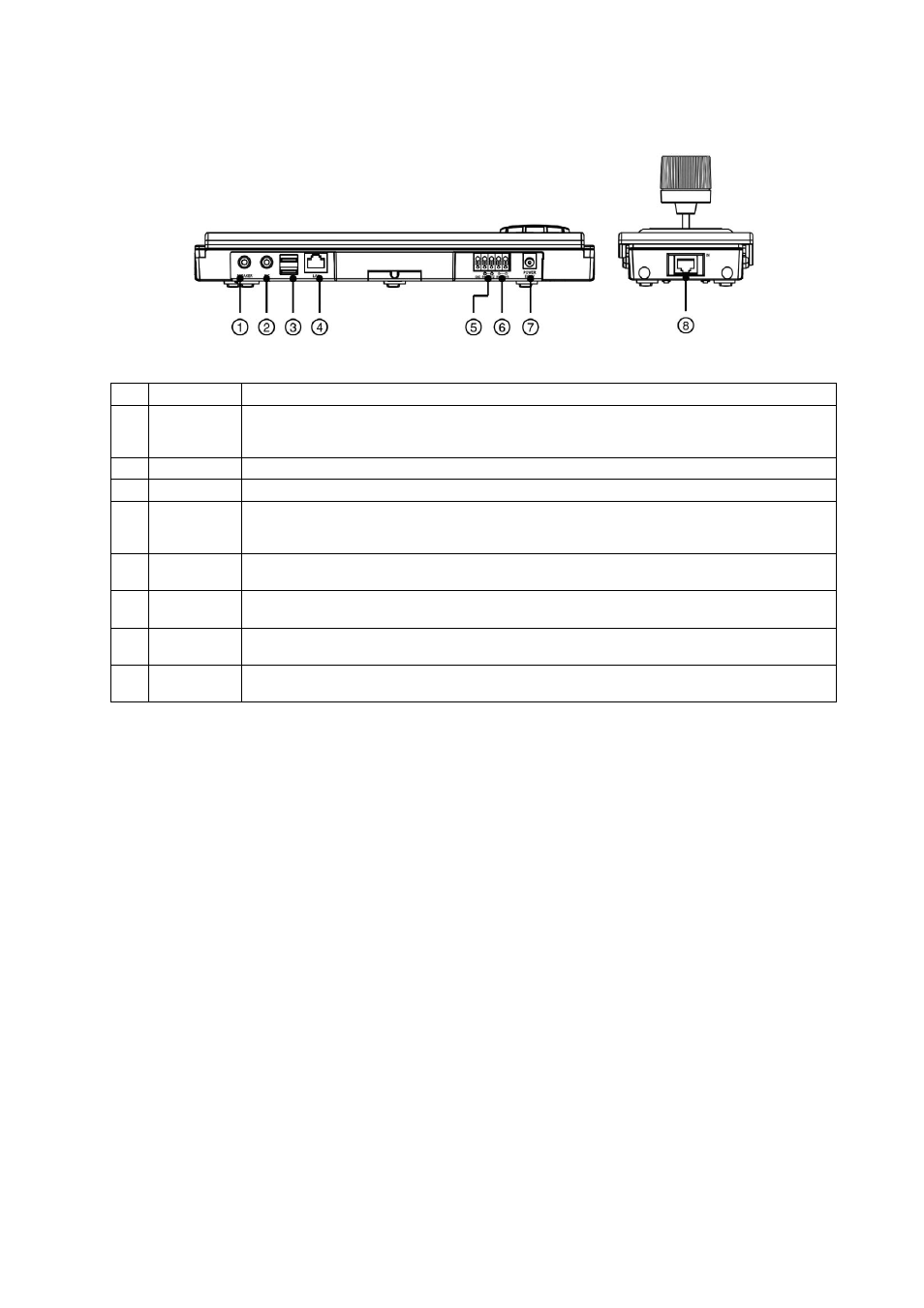

1.3 Panel trasero
No. Designación Detalles
1 Speaker (Altavoz) Conecta con un amplificador (salida de línea) El teclado de red no dispone de salida de audio amplificada, por lo que se precisa
un altavoz con amplificador. La audiovigilancia puede estar prohibida por las leyes de algunos países. Consulte la legislación
de su país antes de utilizar este producto con fines de vigilancia.
2 MIC (Micrófono) Conecta con una fuente de sonido. (Entrada de línea o micrófono)
3 Puerto USB Conecta una unidad flash USB para la actualización del software. Consulte los detalles más adelante.
4 Puerto de red Conecta un cable UTP Cat5 con un conector RJ-45.
Consulte los detalles sobre la configuración de red en el
Capítulo 5: Configuración remota y en el Manual del usuario de
INIT.
5 RS485
Puerto PTZ Conecta con las cámaras PTZ. Conecta el TX+/RX+ y TX-/RX- de la cámara PTZ al + y – (respectivamente) del teclado de red.
Consulte la configuración de la conexión RS-485 en el manual del fabricante de la cámara PTZ.
6 RS485
Puerto DVR Conecta con los DVR. Conecta el TX+/RX+ y TX-/RX- del DVR al + y – (respectivamente) del teclado de red.
Consulte la configuración de la conexión RS-485 en el Manual del usuario del DVR.
7 Power In (Entrada
de alimentación) Conecta el teclado de red y el adaptador de corriente que lo acompaña. El teclado de red comienza el arranque nada más
recibir alimentación.
8 Puerto la palanca
de control Conecta el cable de la palanca. Debe conectarse el cable de la palanca cuando el teclado de red esté apagado.
PRECAUCIONES:
• El conector de red no ha sido diseñado para su conexión directa a cables o hilos para uso externo.
• NO conecte o desconecte el cable de la palanca si el teclado de red está encendido. El teclado de red debe estar apagado antes conectar o
desconectar el cable de la palanca; de no hacerse así, el teclado podría dañarse o funcionar incorrectamente.
ADVERTENCIA:
DISPONGA LOS CABLES DE ALIMENTACIÓN PARA EVITAR TROPIEZOS. ASEGÚRESE DE QUE EL CABLE DE ALIMENTACIÓN NO QUEDE ATRAPADO O ROCE
EL MOBILIARIO. NO PASE LOS CABLES DE ALIMENTACIÓN POR DEBAJO DE ALFOMBRAS O MOQUETAS. EL CABLE DE ALIMENTACIÓN DIPONE DE UNA
PATILLA DE CONEXIÓN A TIERRA. SI LA TOMA DE RED ELÉCTRICA NO ADMITE ESTA PATILLA DE CONEXIÓN A TIERRA, NO MODIFIQUE EL ENCHUFE.
NO SOBRECARGUE EL CIRCUITO CONECTANDO DEMASIADOS DISPOSTIVOS A UN SOLO CIRCUITO.
Actualización del software
Conecte una unidad flash USB para la actualización del software. Cree un archivo de texto con el nombre autorun.txt e introduzca el nombre del archivo de
actualización incluida la extensión del archivo (.rui). –> Conecte al teclado de red una unidad flash USB que lleve el archivo de actualización y el archivo
autorun.txt. –> Acceda al menú del LCD. –> Vaya a
General y, luego, al menú Upgrade (actualizar). Al seleccionar Upgrade (actualizar) y pulsar luego
Yes (sí), el teclado de red carga el archivo de actualización que contiene el nombre indicado en el archivo autorun.txt y realiza la actualización de forma
automática. –> Se reinicia el teclado de red. –> Tras finalizar la actualización, aparece la pantalla por defecto del LCD. Si se produce un error durante la
actualización del software, consulte los detalles en el
Apéndice 4: Códigos de error de actualización del sistema.
Puede actualizar el software de manera remota ejecutando el programa INIT. Consulte los detalles sobre la actualización remota del software en el Manual del
usuario de INIT.
