4

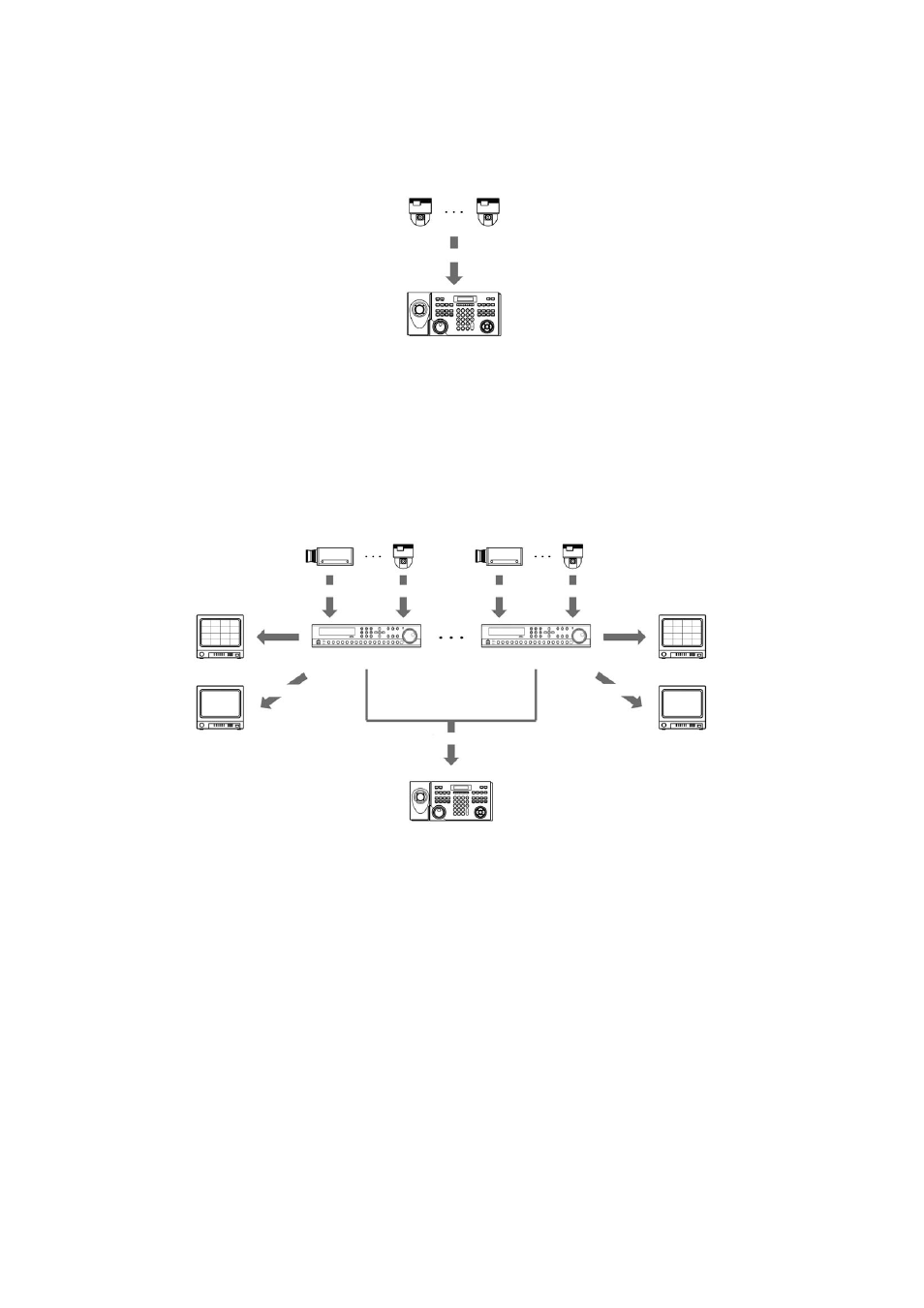

1.2 Configuración Típica del Sistema
Control de cámaras PTZ
Es posible controlar cámaras PTZ mediante la conexión RS-485.
Consulte los detalles en el
Capítulo 2: Instalación, 2.1 Registro de cámaras PTZ.
Control del sistema de DVR a través de la conexión RS-485
Es posible controlar aparatos DVR y cámaras PTZ conectadas a los DVR mediante la conexión RS-485.
Consulte los detalles de la instalación y funcionamiento en el
Capítulo 2: Instalación, 2.2 Registro del sistema DVR, modo básico y el Capítulo 3:
Funcionamiento, 3.3 Control del sistema de DVR.
Cámaras PTZ
RS485 PTZ
Teclado de red
Cámaras  ~ 6
RS485 DVR
Teclado de red
Spot Monitor
Main Monitor
Spot Out
Video Out
Video In
DVR DVR
Cámaras  ~ 6
RS-485 Video In RS-485
Spot Out
Video Out
Spot Monitor
Main Monitor
