Watson-Marlow 505Di Manual del usuario
Página 5
5
Proceso de calibración
Para calibrar el modelo 505Di se informa a la bomba, que está siendo configurada, acerca del cabezal de la bomba y el
tubo que se van a utilizar. También se puede utilizar una dosis de calibración. La dosis de calibración dura un máximo
de 4 minutos, pero se puede interrumpir, en todo momento, durante un tiempo máximo de 4 minutos. Cuanto más larga
sea la dosis de calibración, más exacta será la calibración. Introduzca en la bomba el volumen físico (ml) o la masa (sg)
para finalizar el proceso y la bomba podrá registrar las condiciones ambientales y la viscosidad del líquido.
Funcionamiento manual
Conecte la alimentación (panel posterior del mecanismo de transmisión).
Pulse
Ù o Ú para cambiar la velocidad establecida. Las velocidades mínimas de los mecanismos de transmisión de
220rpm y 350rpm son de 1rpm y 2 rpm respectivamente.
Pulse
CW/CCW
para cambiar la dirección. La pantalla LCD indica la dirección de rotación.
Seleccione la velocidad máxima: pulse a la vez las teclas
Ù y
Max
. Seleccione la velocidad mínima: pulse a la vez las
teclas
Ú y Max.
Pulse Start
para poner en marcha la bomba.
Pulse Stop
para parar la bomba.
Red
Con el conector D de nueve pins y bajo el control de bucle cerrado del RS232, esta función proporciona una
funcionalidad total de la bomba. Con la sonda PR0024 se pueden conectar hasta 16 bombas sin dejar de conservar el
control individual sobre cada una de ellas. En Watson-Marlow puede obtener el paquete de red que consiste en el
Pumpnet 2, un programa de control compatible con DOS y las sondas.
En el menú principal, pulse
Step
para pasar a Network (operación en red) y, a continuación,
Enter
. La bomba se
encuentra ahora bajo el control del RS232. La tecla Stop del teclado numérico funcionará como parada de emergencia y,
pulsándola, desactivará la configuración del RS232.
5
1
9
6

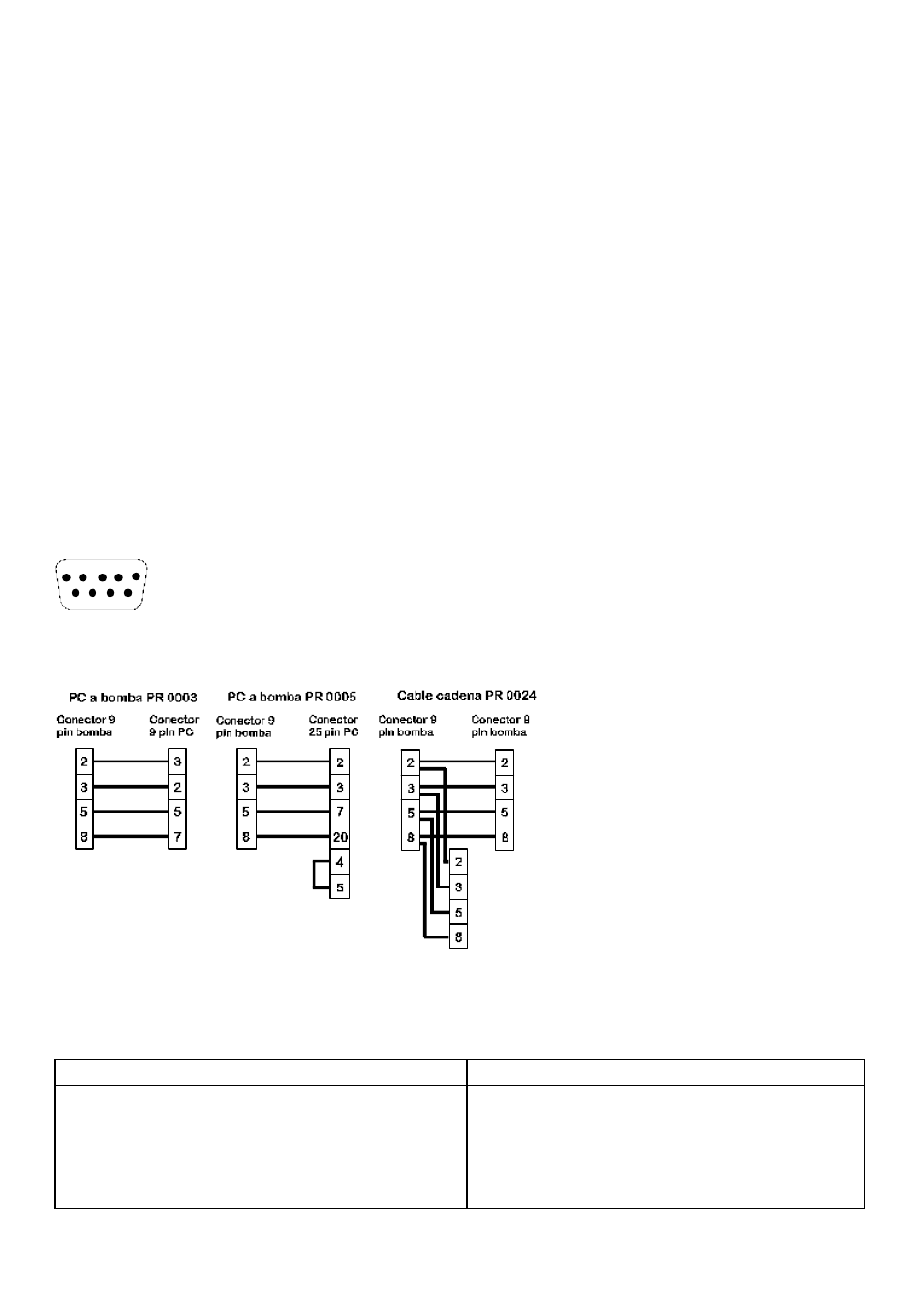

Conexiones para señales del RS232 (vistas desde el interior del enchufe)
Cableado del RS232 mostrado para el intercambio de señales CTR
Utilice sólo cables del RS232 de doble blindaje.
Configuración del RS232
Baudios = 9600 ; Bits de parada = 2 ; Bits de datos = 8 ; Paridad = Ninguna ; Intercambio de señales = CTR o Ninguno;
Eco automático = On
Pin
Función
Pin
Función
1
-
6
-
2
RX (Recepción de datos)
7
RTS (Petición de envío )
3
TX (Transmisión de datos)
8
CTS (Despejar para enviar)
4
-
9
-
5
GND (Tierra)
