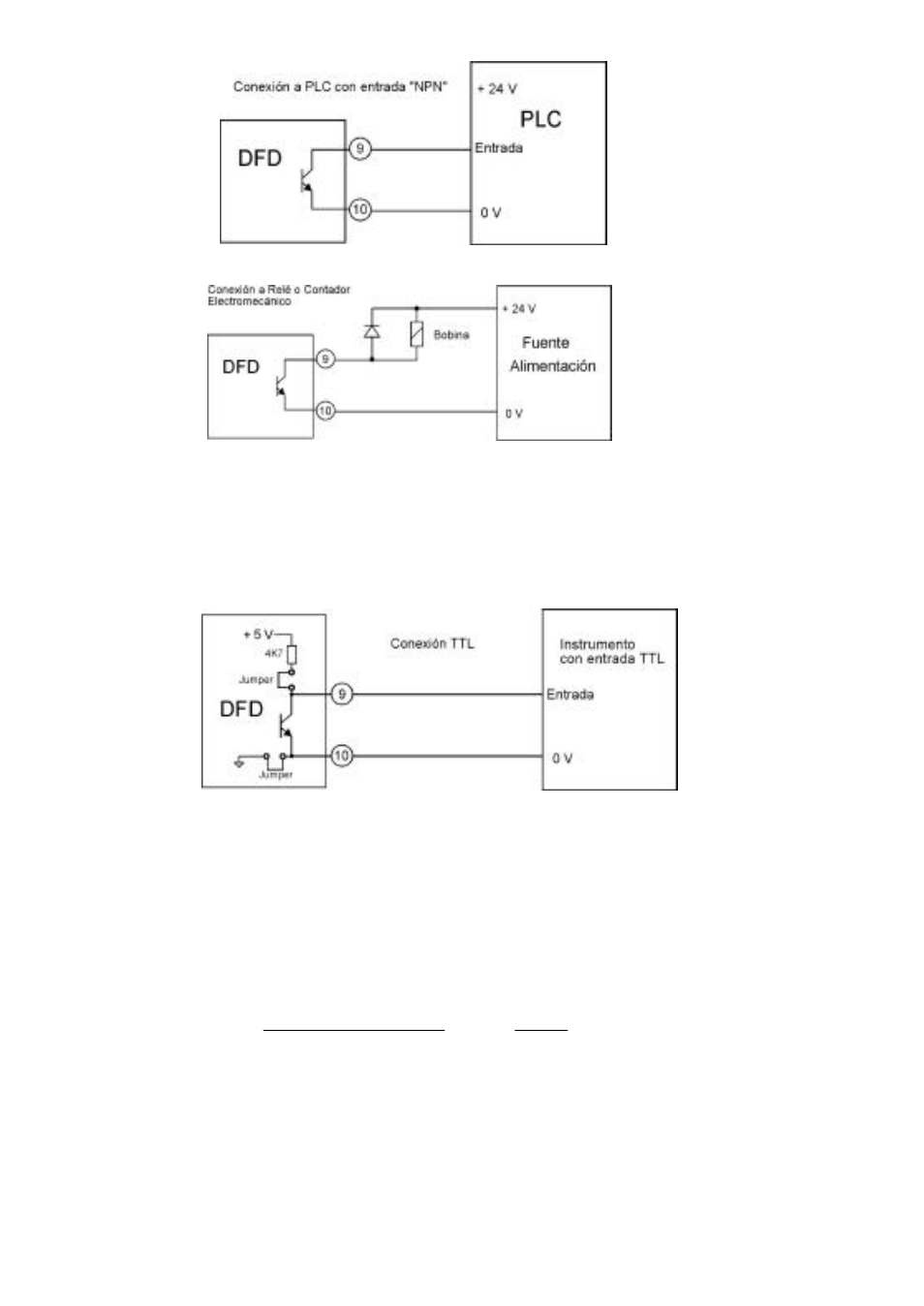

2.3.2 Salida TTL
Para la salida TTL (0 a 5 Voltios) se emplea el terminal 10 para el común y el terminal 9 es
la salida activa. Para este tipo de salida hay que colocar dos jumpers en JP3 y JP4 en el
interior del aparato.
3. PUESTA EN MARCHA
Para el funcionamiento correcto del equipo solamente hay que introducir el factor de
multiplicación de la frecuencia de entrada para la obtención de la frecuencia de salida. Por
ejemplo, si tenemos una turbina que nos da 752,22 impulsos por litro y tenemos un contador
totalizador para contar los litros pasados, la relación entre la frecuencia de salida y la frecuencia
de entrada será 1/752,22; así el factor (K) a introducir será 0,001329398. Dado que tenemos
solamente 4 dígitos significantes este factor se reduce a 0,001329.
0.001329 =
752.22
1
=
entrada de impulsos
salida de Impulsos
= K
Para la introducción del factor de corrección se dispone de cuatro conmutadores digitales y una
regleta para "jumpers". Con los cuatro conmutadores digitales se selecciona la parte significativa
de la cifra, y con los jumpers se selecciona el número de ceros entre el primer dígito significativo
y el punto decimal. Para acceder a los conmutadores digitales hay que sacar la tapa frontal
haciendo palanca en la ranura situada en el lado de los terminales.
