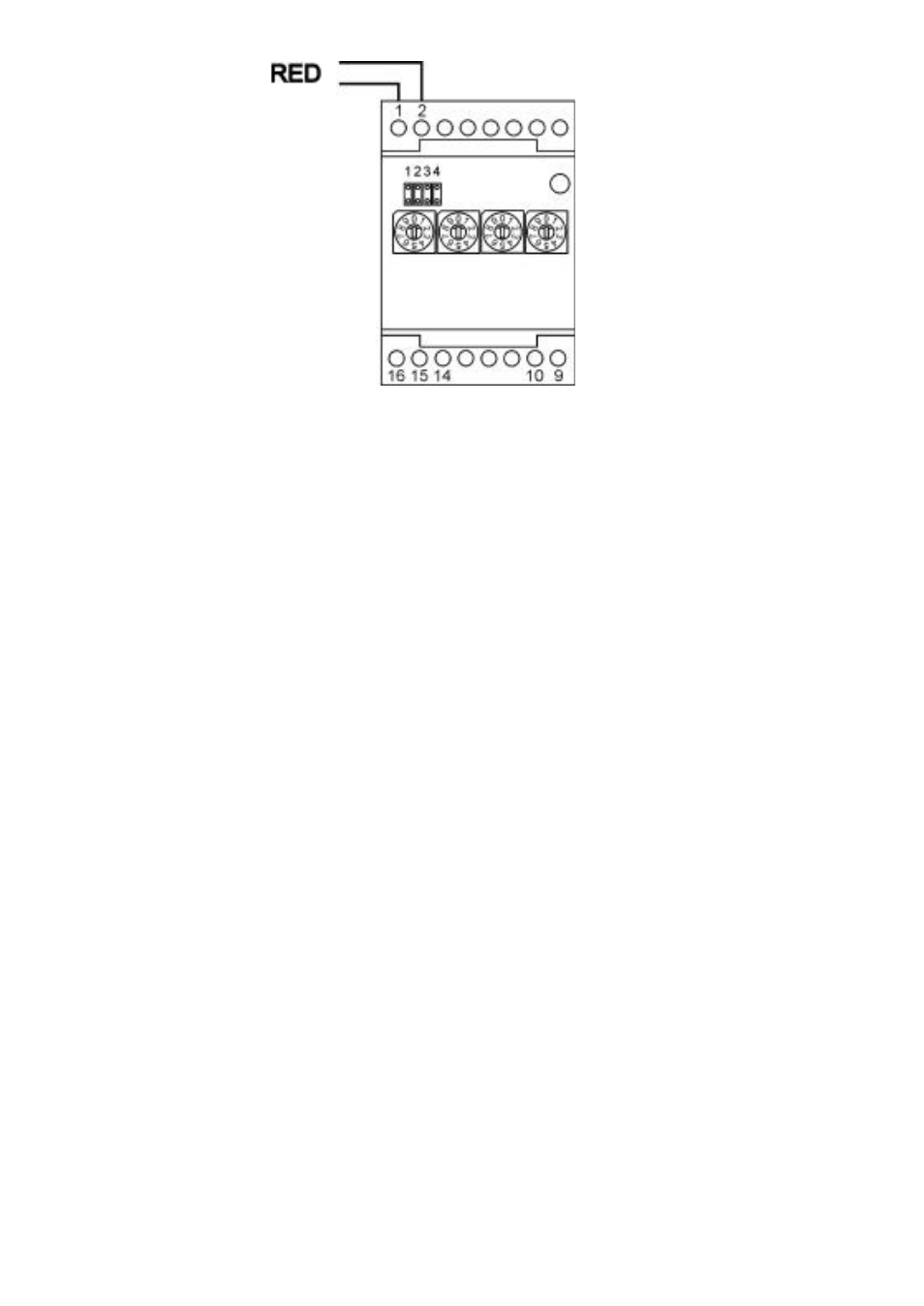

2.1 Conexión de la Alimentación
Se conecta la tensión de alimentación indicada en la etiqueta de características a los bornes 1 y
2.
2.2 Conexión de la entrada de impulsos
El equipo está previsto para poder trabajar con tres tipos de entradas de impulsos normalizados:
Los cables de entrada no deben pasar cerca de cables de potencia o maniobra dado que las
interferencias inducidas por dichos cables, pueden causar errores de funcionamiento.
2.2.1 Entrada Pickup
Para la captación de señales procedentes de turbinas que emplean un captador de
inducción electromagnética (Pickup) debe realizarse la conexión de la siguiente forma:
Nº borne DFD Nº borne Conector Turbina
14 malla 1 malla
15 vivo 2 vivo
16 vivo 3 vivo
Se entiende por "vivo" los dos extremos de la bobina del pickup.
2.2.2 Entrada Contacto eléctrico y colector abierto
Para las señales procedentes de equipos que emplean un contacto eléctrico, por ejemplo
COVOL, o un colector abierto la conexión debe realizarse de la siguiente forma:
Nº borne DFD Nº borne Conector COVOL Colector Abierto NPN
14 malla 1 malla Emisor
15 sin conexión
16 vivo 2 vivo Colector
La malla se conecta a un extremo del contacto eléctrico y el vivo al otro.
2.2.3 Entrada TTL
Par a las señales procedentes de equipos que emplean una salida TTL, la conexión debe
realizarse de la siguiente forma:
Nº borne DFD Salida TTL
14 malla Común
15 sin conexión
16 vivo Vivo
