Tecfluid MT03L - Manual (Página 8)

8

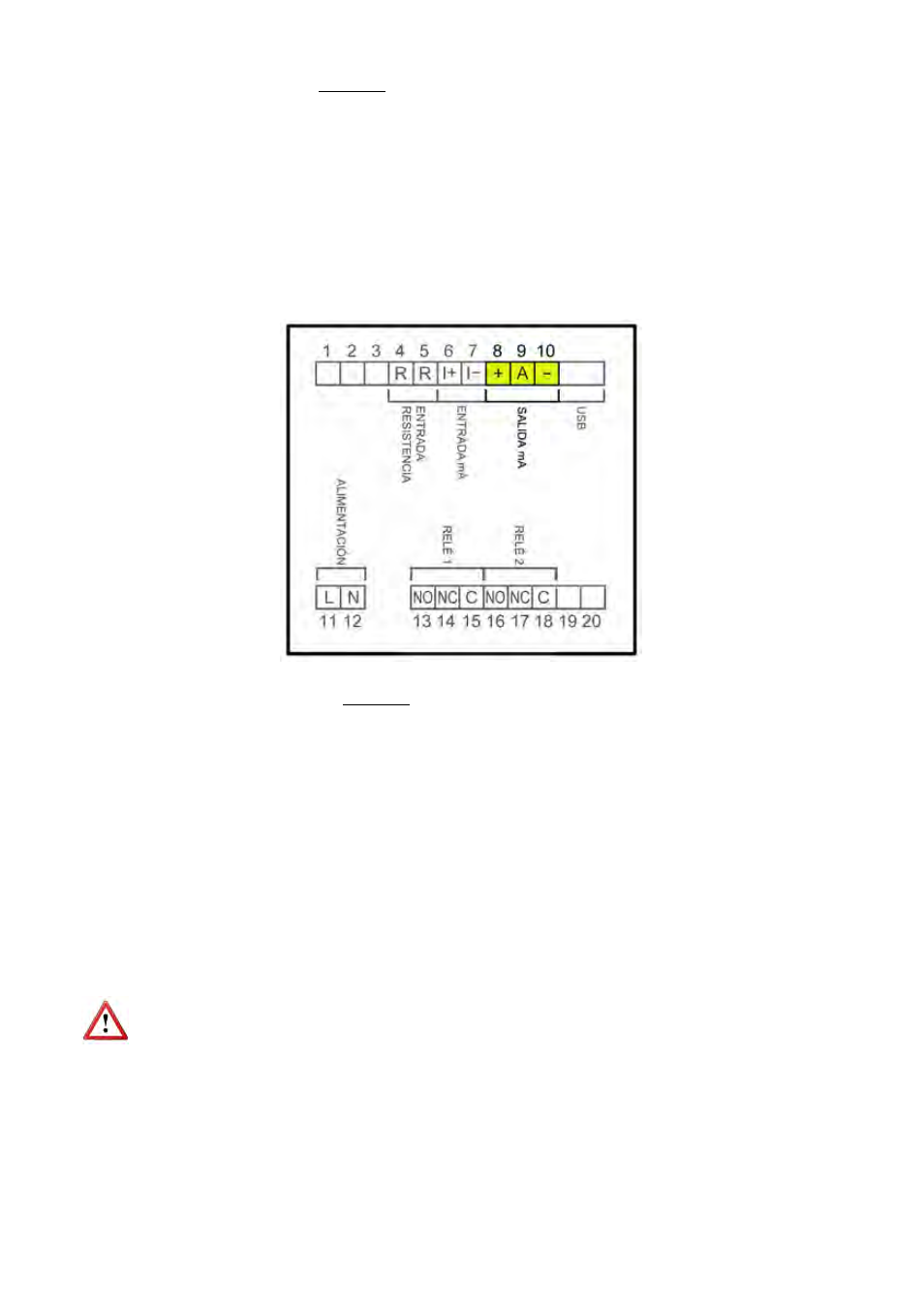

Terminal
8 mA (positivo, salida activa)
9 mA
10 mA (negativo, salida pasiva)
La salida de mA está galvánicamente aislada. Puede ser activa (lo cual significa que el
elemento receptor debe ser pasivo) o pasiva (lo cual significa que el elemento receptor
debe proporcionar alimentación al lazo de coriente).
Se recomienda emplear un receptor con resistencia de entrada inferior a 700 Ω para
garantizar un funcionamiento correcto.
La configuración del modo de salida analógica (activa o pasiva) se realiza mediante la
conexión de los terminales. Para el modo activo, se conectan los terminales 8 y 9. Para el
modo pasivo, se conectan los terminales 9 y 10.
NOTA: La salida analógica lleva incorporada una protección contra inversión de
polaridad. Debido a otra protección contra sobretensiones, si se conecta una tensión de
alimentación del lazo superior a 32 V podría llegar a dañar el equipo.
Terminal
6 mA (positivo)
7 mA (negativo)
Esta entrada es compatible con cualquier transmisor de nivel que disponga de una salida
4-20 mA.
La impedancia de entrada es de 120
Ω. La entrada dispone de una protección para limitar
la tensión aplicada al circuito.
3.2.4 Conexión de la salida analógica
