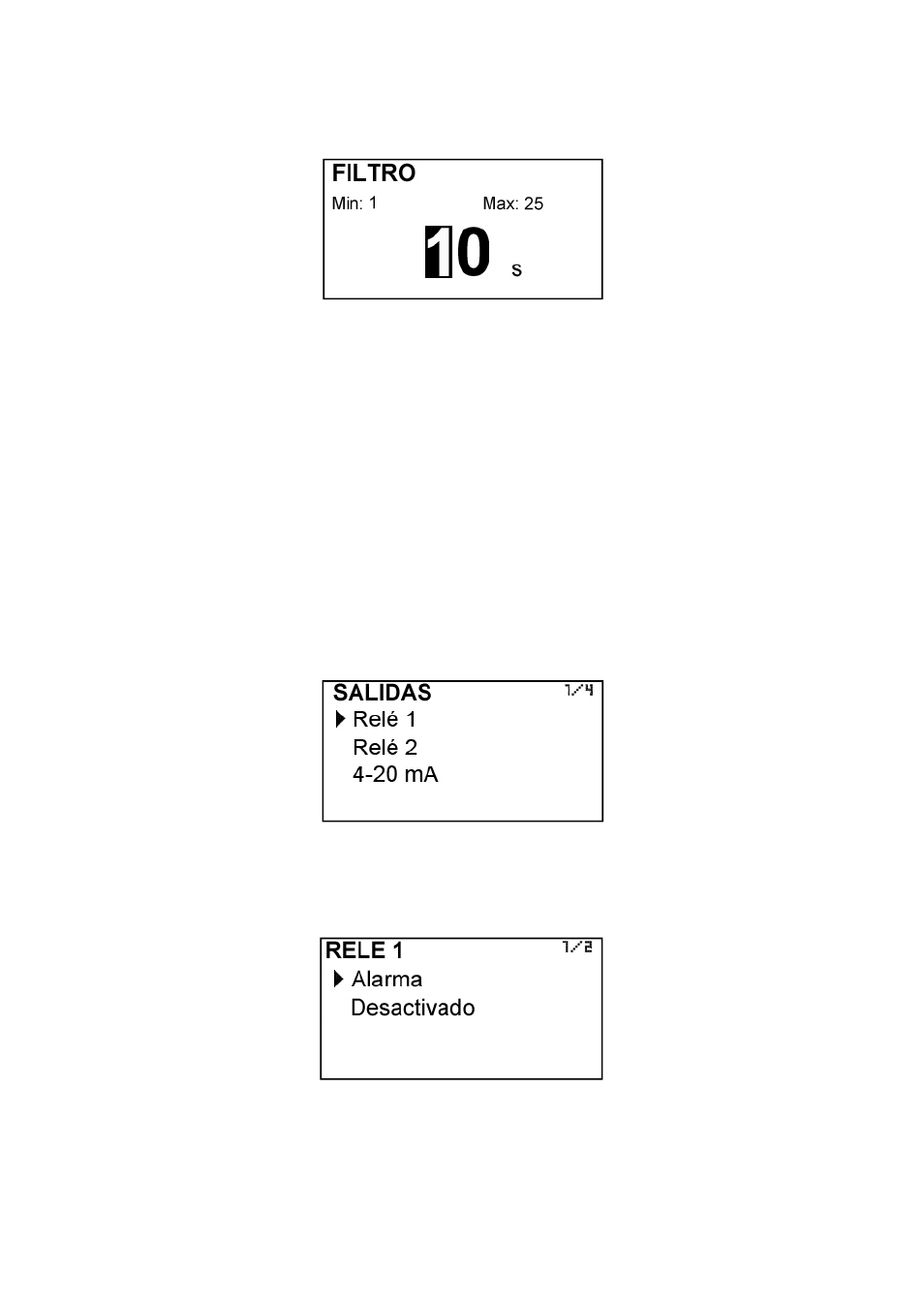

La programación de este filtro puede resultar muy útil en los casos en que las lecturas de
nivel tengan cierta inestabilidad (debido por ejemplo a oleaje en el tanque).
Solamente la indicación de nivel por el display y la salida analógica quedan afectadas por
dicho filtro. Los relés y el totalizador actúan de acuerdo con el nivel instantáneo.
Seleccionando un filtro con un tiempo de integración más o menos largo se pueden
obtener respuestas a variaciones de nivel en más o menos tiempo.
El tiempo de integración se selecciona en segundos, con un valor mínimo de 0 y un valor
máximo de 25 segundos. Si se selecciona un tiempo de integración por ejemplo de 15
segundos, el display indica el nivel medio que ha pasado durante los últimos 15
segundos. Esto no quiere decir que el display se renueve solamente cada 15 segundos.
El display visualiza un nuevo valor varias veces por segundo, indicando un promedio de
los valores de nivel de los últimos 15 segundos.
7.5 Salidas
En esta pantalla se realiza la programación de tres salidas del instrumento: Relé 1, Relé
2 y analógica (4-20 mA).
7.5.1 Relé 1 y relé 2
Al seleccionar una de las dos salidas de relé, aparecen las opciones que permiten
asignar el comportamiento del relé a una función.
7.4 Filtro
El convertidor está provisto de un filtro adaptativo (damping) para poder obtener lecturas
de nivel y salidas analógicas estables a pesar de fluctuaciones continuas del nivel.
7.5.1.1 Alarma
Si se selecciona Alarma, se tiene acceso a programar el nivel al que se desea que los
relés conmuten y su nivel de histéresis. Por nivel de histéresis se entiende la diferencia
de nivel entre la activación y la desactivación de la salida. Para evitar que una salida de
relé esté continuamente pasando de estado activado a desactivado, se deben programar
los puntos de activación y desactivación.
