Tecfluid MT03F - Manual (Página 11)

11

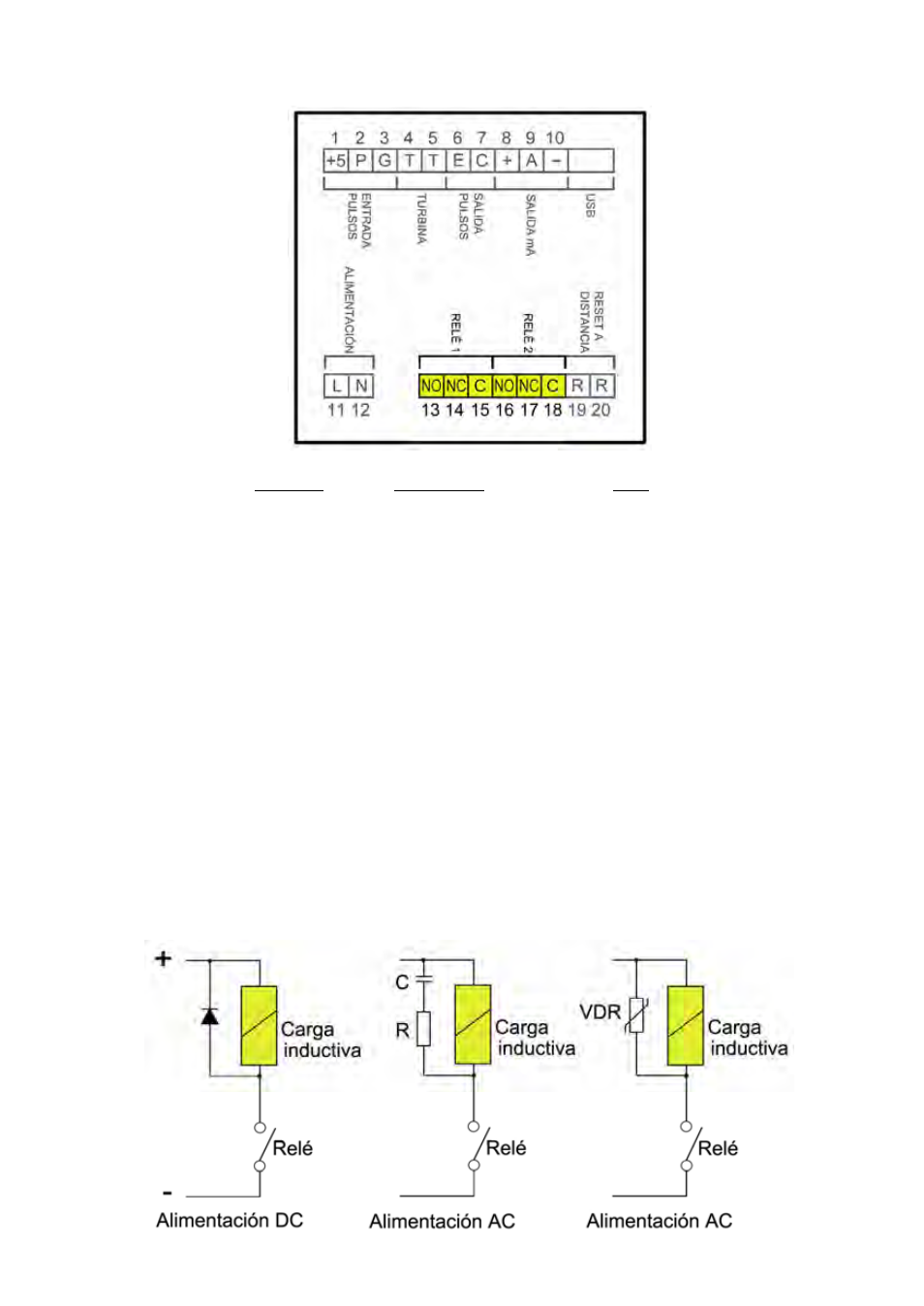

3.2.6 Conexión de las salidas de relés
Terminal Descripción Relé
13 Normalmente Abierto Relé 1
14 Normalmente Cerrado Relé 1
15 Común Relé 1
16 Normalmente Abierto Relé 2
17 Normalmente Cerrado Relé 2
18 Común Relé 2
Las salidas de relé están formadas por relés con contactos libres de potencial (ver
características en la página 37).
El estado de los contactos de los relés se describe con los relés en reposo.
Los contactos de los relés no están provistos de protecciones, y por lo tanto éstas deben
ser instaladas exteriormente según las necesidades de la aplicación, teniendo siempre en
cuenta las limitaciones de las características de dichos contactos.
En los casos de emplear cargas inductivas, y con el fin de alargar la vida de los contactos
de los relés, se recomienda el empleo de limitadores de sobretensiones (VDR para
corrientes alternas y diodos libres para corrientes continuas).
En todos los casos deben instalarse fusibles u otros medios de protección contra
cortocircuitos, según las necesidades de la carga prevista.
